PropertyManager di Segmenta mesh

Il PropertyManager Segmenta mesh può essere utilizzato per specificare le opzioni quando si segmentano corpi BREP di mesh importati in SOLIDWORKS.

Per accedere al PropertyManager di Segmenta mesh, effettuare una delle seguenti operazioni:
  • Importare un file BREP di mesh.
  • Convertire un corpo grafico in un corpo BREP di mesh durante l'importazione.
  • Utilizzare lo strumento Converti in corpo mesh .
Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sul corpo BREP di mesh o sulla funzione Importato ed effettuare una delle operazioni seguenti:
  • Selezionare Segmenta corpo di mesh importato
  • Fare clic su Inserisci > Mesh > Segmenta corpo di mesh importato

Interfaccia utente

Se il modello non è stato precedentemente segmentato, la visualizzazione dei corpi BREP della mesh e dei corpi mesh ibridi non cambia.

  • BREP standard e i corpi grafici sono opzionalmente nascosti.
  • Le facce selezionate vengono evidenziate utilizzando il colore dell'elemento selezionato 1 specificato in Strumenti > Opzioni > Opzioni del sistema > Colori > Impostazioni schema di colore.

Dopo il primo ciclo di segmentazione del modello, vengono applicate le seguenti modifiche di visualizzazione:

  • Viene visualizzata una legenda che spiega i colori utilizzati per le facce riconosciute e non riconosciute.

  • Il software utilizza i colori di Faccia mesh riconosciuta e Faccia mesh non riconosciuta in Strumenti > Opzioni > Opzioni del sistema > Colori > Imposizioni schema di colore.

Segmentazione

  Guida in linea dinamica Visualizza le descrizioni dei comandi a comparsa quando si sposta il puntatore sopra i comandi.
Angolo di piega Segmenta una mesh per definire facce basate sull'angolo tra i bordi di facce adiacenti raggruppate. In Opzioni, spostare il cursore Tolleranza angolo piega per regolare il valore.
Segmenti planari Crea segmenti planari raggruppando le sfaccettature che rappresentano piani.
Segmenti cilindrici Crea segmenti cilindrici raggruppando sfaccettature che rappresentano cilindri.
Forma sfaccettature Crea segmenti raggruppando le facce adiacenti in base alla differenza di forma, che in genere indica un contorno tra due regioni nel modello utilizzato per creare il file di mesh.
Seleziona facce Specifica le facce da segmentare in piani, sfere, cilindri o coni.
Seleziona sfaccettature "testa di serie" Specifica sfaccettature "testa di serie" che rappresentano piani, sfere, cilindri o coni.
Seleziona corpo Specifica il corpo da segmentare in piani, sfere, cilindri o coni.

Opzioni

Mostra anteprima
Tolleranza angolo piega Specifica l'angolo tra i bordi di facce adiacenti. Se l'angolo tra le sfaccettature adiacenti supera questo valore, la funzionalità di segmentazione aggiunge un bordo tra le sfaccettature. Questo bordo definisce un limite tra le facce create dalle sfaccettature su uno dei lati del bordo.
Tolleranza (Segmenti planari e Segmenti cilindrici) Definisce le facce. Un valore più alto (Grezza) rileva meno facce segmentate, un valore più basso (Fine) rileva un numero maggiore di facce segmentate.

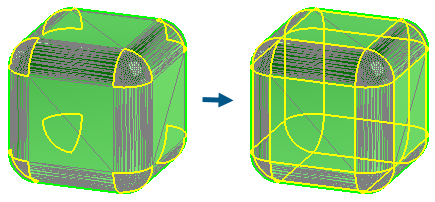

Perimetro (solo Forma sfaccettature)

Valore più basso rispetto a valore più alto

 Definisce le facce in base alla differenza di forma tra facce adiacenti. Un valore più alto rileva un numero maggiore di segmenti.
