Mostra le descrizioni di configurazione del componente

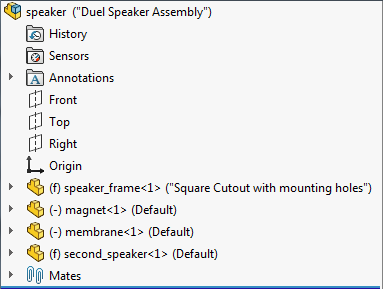

Si possono visualizzare le descrizioni di configurazione del componente nell'albero di disegno FeatureManager nei documenti di parte, assieme e disegno e nel ConfigurationManager di parti e assiemi.

Di default, le descrizioni di configurazione del componente sono uguali ai nomi del configurazione del componente e non vengono visualizzate. Specificare nuove descrizioni di configurazione del componente in modo che appaiano nell'albero di disegno FeatureManager. Nel file di parte verrà cambiata la descrizione di configurazione di un componente.

Per visualizzare le descrizioni di configurazione del componente:

  1. Nella parte superiore dell'albero di disegno FeatureManager, fare clic con il tasto destro sul nome della parte, assieme o disegno e selezionare Visualizzazione albero > Nome e descrizione del componente.
    È possibile specificare le opzioni di visualizzazione dei nomi e delle descrizioni dei componenti a livello di documento o a livello di sistema. Quando si utilizzano le impostazioni a livello di sistema, non è possibile modificare le impostazioni a livello di documento.

    Per specificare le opzioni a livello di sistema, fare clic su Strumenti > Opzioni > Opzioni di sistema > FeatureManager e selezionare Sovrascrivi la visualizzazione dell'albero a livello di documento. Fare clic su Nome e descrizione del componente per aprire la finestra di dialogo.

    Selezionando Sovrascrivi visualizzazione albero a livello di documento vengono disattivate le opzioni nella finestra di dialogo Nome e descrizione del componente a livello di documento.

  2. Nella finestra di dialogo, selezionare Descrizione di configurazione.
