In questo esempio, vengono confrontati due corpi solidi in una parte.
- Aprire una parte con più di un corpo.
In questo esempio, l'ingranaggio contiene due corpi solidi. Per un corpo, i bordi dei denti dell'ingranaggio sono raccordati. Per l'altro corpo, i bordi non sono raccordati.
 |
 |
| Ingranaggio1: Bordi raccordati |
Ingranaggio2: Bordi non raccordati |
- Fare clic su
.
- Nel PropertyManager, impostare le opzioni.
- Per i Corpi di origine, selezionare Ingranaggio1
- Per Confronta corpi, selezionare Ingranaggio2
- Spostare il cursore Soglia legenda per specificare il valore assoluto di deviazione consentito dalla scala.
In questo esempio, spostare il cursore in modo che il numero superiore e inferiore nella legenda sia di circa 1,00 mm.
- Fare clic su .

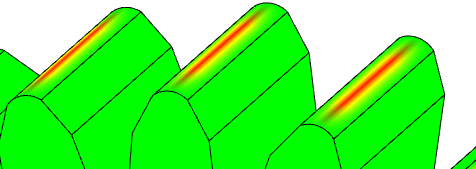

Nell'area grafica, i colori rosso e giallo indicano i punti in cui
Ingranaggio1 e
Ingranaggio2 non corrispondono.
- Per deselezionare la legenda Confronta corpi, fare clic nell'area grafica con il pulsante destro del mouse sulla legenda e fare clic su Confronto corpi .
Per aprire il PropertyManager Confronto corpi, fare clic con il pulsante destro del mouse sulla legenda e fare clic su Proprietà confronto corpi.
