Aggiunta di cornici e blocchi titolo ai disegni

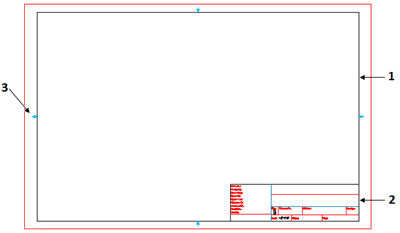

In qualsiasi stato del processo di progettazione, è possibile aggiungere Cornici e Blocchi titolo ai disegni in modalità Modello e modalità Foglio.

Per aggiungere una Cornice e un Blocco titolo a un disegno:

  1. Procedere in uno dei modi seguenti:
    • Nella barra multifunzione, fare clic su Annotazione meccanica > Cornice > Inserisci.
    • Nel menu, fare clic su Annotazione meccanica > Cornice > Inserisci.
    • Digitare AM_Frame.
  2. Nella finestra di dialogo Toolbox - Cornice e blocco titolo, specificare la dimensione della cornice e il blocco titolo.

    Nota: Per impostazione predefinita, è possibile specificare le dimensioni della Cornice e i Blocchi titolo solo dallo standard attivo. Se si desidera utilizzare una dimensione Cornice e un Blocco titolo da un altro standard, selezionare Mostra tutti gli standard. L'elenco Standard visualizza tutti gli standard disegno disponibili e consente di selezionare Cornici e Blocchi titolo da altri standard.

  3. Procedere in uno dei modi seguenti:
    Opzione Descrizione
    Specificare la scala di inserimento. In Scala, selezionare le impostazioni seguenti:
    • Nell'elenco scale, specificare la scala da utilizzare durante l'inserimento della Cornice. L'elenco a discesa visualizza tutte le scale disponibili. Dalla pagina Opzioni di sistema, è possibile aggiungere nuove scale personalizzate nella finestra di dialogo Opzioni.
    • Facoltativamente, fare clic su Usa elenco scale predefinito per usare le scale personalizzate, ad esempio 1:4, 1:2, visualizzate nell'elenco scale quando si seleziona questa opzione.
    • Esegui ridimensionamento. Regolare le entità Testo e Dimensioni in base alla nuova scala. Se la scala è diversa da 1:1, dopo aver inserito la cornice, è necessario specificare l'entità per eseguire nuovamente la scala.
    Dopo aver fatto clic su OK, la Cornice viene visualizzata come collegata al cursore ed è possibile posizionarla nell'area grafica.
    Specificare l'area Cornice.
    1. Fare clic su Specifica area.
    2. Nell'area grafica, specificare due punti che definiscono la diagonale rettangolare per la Cornice con il Blocco titolo.
    3. Fare clic su OK.
    La Cornice e il Blocco titolo vengono ridimensionati per adattarsi all'area rettangolare specificata e vengono inseriti. La scala viene calcolata automaticamente. Non è possibile specificare l'area della Cornice in modalità Foglio.
  4. Nella finestra di dialogo Modifica valori di AttributoBlocco, specificare i valori degli AttributiBlocco.
  5. Fare clic su OK.

    Vengono inseriti la Cornice e il Blocco titolo con valori specifici.

  6. Se è stata selezionata l'opzione Esegui ridimensionamento, selezionare le entità Testo e Dimensioni per ridimensionare, quindi premere Invio.

    Le entità sono ridimensionate. La loro posizione non cambia.

Accesso

Comando: AM_FRAME

Menu: Annotazione meccanica > Cornice > Inserisci

Barra multifunzione: Annotazione meccanica > Cornice > Inserisci

Argomento principale

Uso di Cornici e Blocchi titolo del disegno
