Definizione dei livelli

Utilizzare il comando LivelliBIM per definire i livelli nelle viste verticali, come elevazioni e sezioni.

Nei disegni BIM, i livelli sono elementi ausiliari che indicano l'altitudine dei piani, delle fondamenta e del tetto degli edifici.

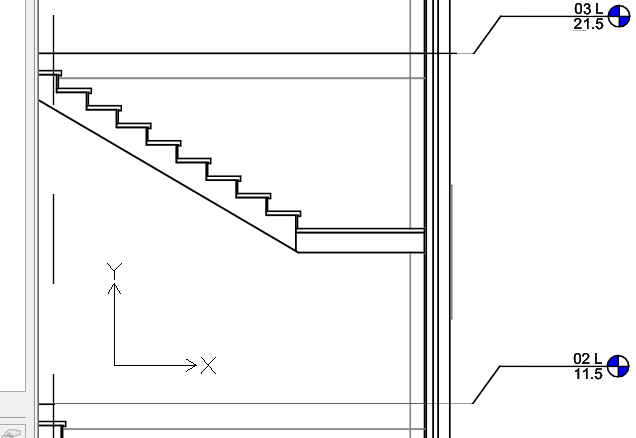

Esempio:

I livelli sono composti dai seguenti elementi:

1. Segmento centrale
2. Segmento iniziale
3. Segmento finale
4. Simboli (bolle)

Per definire un livello:

Nota: è possibile aggiungere livelli solo in elevazioni e sezioni verticali.

1. Procedere in uno dei modi seguenti:
   • Nella barra multifunzione, fare clic su BIM > Annotazione > Livelli.
   • Nel menu, fare clic su BIM > Livelli.
   • Digitare LivelliBIM.
2. Nell'area grafica, specificare il primo punto di livello.
3. Spostare il cursore orizzontalmente e specificare il secondo punto di livello.
4. Nella finestra di comando, digitare il nome del livello e premere Invio.
5. Ripetere i passi da 2 a 4 secondo le esigenze per altri livelli.

Livelli personalizzati

Utilizzando la tavolozza Proprietà è possibile modificare l'aspetto dei livelli.

Si può:

• Nascondere i segmenti della linea di livello. Ad esempio, il segmento centrale.
• Visualizzare o nascondere i simboli di livello
• Modificare il colore, lo spessore e il tipo della linea (ad esempio, è possibile utilizzare un colore diverso per rappresentare il segmento centrale).

Inoltre, è possibile regolare la posizione dei simboli dl livello utilizzando i punti di presa. In caso di sovrapposizione dei simboli di livello, i punti di presa consentono di traslare le bolle.

Per visualizzare o nascondere i simboli di livello:

Per impostazione predefinita, i simboli di livello vengono visualizzati su entrambe le estremità di una linea di livello.

1. Nell'area grafica, specificare un livello.
2. Nella tavolozza Proprietà, in Visibilità, specificare Sì o No per mostrare o nascondere il simbolo di livello desiderato:
   • Simbolo #1
   • Simbolo #2

Per spostare i livelli:

1. In un'elevazione o in una sezione verticale, selezionare il livello da spostare.
2. Fare clic sul livello e trascinarlo nella nuova posizione.

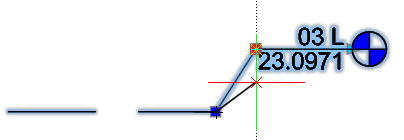

Per traslare una linea di livello rispetto al proprio simbolo:

1. In un'elevazione o in una sezione verticale, specificare il livello da modificare.

   Viene selezionato il livello e vengono visualizzati i punti di presa.

2. Fare clic e trascinare il punto di presa vicino al simbolo del livello per spostare il simbolo nella posizione desiderata.
