Regolazione dello spazio tra le quote

Usare il comando SpaziaturaQuote per regolare lo spazio tra le quote lineari parallele o angolari concentriche che si sovrappongono o non sono equidistanti. Le quote lineari e angolari parallele possono essere spaziate automaticamente o a una distanza specificata.

Il comando applica una spaziatura uguale tra le quote specificate.

È possibile allineare una serie di linee di quote lineari o angolari usando un valore di spaziatura pari a 0.

Per regolare la spaziatura tra le quote:

  1. Procedere in uno dei modi seguenti:
    • Nella barra multifunzione, fare clic su Annota > Quote > Regola spazio.
    • Nel menu, fare clic su Quota > Regola spazio.
    • Digitare SpaziaturaQuote.
  2. Nell'area grafica, specificare la quota da usare come quota di base.
  3. Specificare le quote da distanziare e premere Invio.
  4. Procedere in uno dei modi seguenti:
    • Specificare l'opzione Automatico e premere Invio.

      Le quote specificate sono equidistanti in base all'altezza del testo specificata nello stile di quota della quota di base selezionata. La distanza è il doppio dell'altezza del testo della quota.

    • Specificare un valore di spaziatura e premere Invio.

      Le quote specificate sono equidistanti alla distanza specificata.

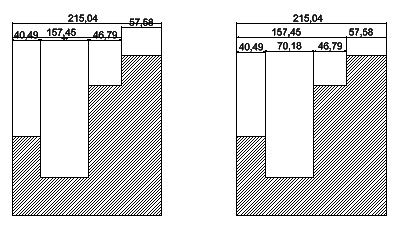

Esempio:

Accesso

Comando: SpaziaturaQuote

Barra multifunzione: Annota > Quote > Regola spazio

Menu: Quota > Regola spazio

Argomento principale

Modifica delle quote esistenti
