PropertyManager Smusso

È possibile fissare il PropertyManager per applicare più smussi con parametri uguali o diversi a corpi diversi. Le funzioni di smusso possono anche essere di tipo diverso. Il perno di spinta è disponibile per tutti e cinque i tipi di smusso. Durante una sessione, il software mantiene le impostazioni in Elementi da smussare, Parametri di smusso e Opzioni di smusso.

Tipo di smusso

	&Distanza angolo	Imposta la Distanza e l'Angolo nel PropertyManager di Smusso o nell'area grafica. Viene visualizzato un quadratino di ridimensionamento rivolto nella direzione nella quale è misurata la distanza. Selezionare il quadratino di ridimensionamento per invertire la direzione oppure fare clic su Direzione contraria.
	&Distanza distanza	Selezionare i bordi o le facce dei solidi. Sotto Parametri di smusso, selezionare un Metodo di smusso per inserire valori asimmetrici per entrambe le distanze su ciascun lato dei bordi dello smusso selezionato, oppure simmetrici per specificare un singolo valore.
	&Vertice	Immettere i valori per le tre distanze su ogni lato del vertice selezionato oppure fare clic su Distanza equa e specificare un singolo valore.
	Offset faccia	Gli smussi Offset faccia sono risolti eseguendo l'offset delle facce adiacenti ai bordi selezionati. Il software calcola il punto di intersezione dell'offset facce, quindi calcola la normale da quel punto a ogni faccia per creare lo smusso. Questo metodo genera risultati prevedibili quando si esegue la smussatura tra facce non planari. Gli smussi Offset faccia possono cambiare direzione da bordo a bordo e supportano la smussatura di intere forme e geometria di superficie. Calcolo dell'offset di smusso Smusso applicato
	Faccia-faccia	Unisce facce non adiacenti e non continue. Gli smussi faccia-faccia possono creare smussi simmetrici, asimmetrici, di linea limite e di larghezza corda. Gruppo facce 1 e Gruppo facce 2 selezionati Applicazione smusso faccia-faccia

Elementi da smussare

Le opzioni variano a seconda del Tipo di smusso. Selezionare gli elementi da smussare appropriati.

	Bordi, facce e loop Bordi, facce, funzioni e loop
	Vertice da smussare
	Bordi da smussare
	Gruppo facce 1 e Gruppo facce 2
	Mostra barra degli strumenti di selezione (disponibile per i tipi di smusso Distanza angolo, Distanza distanza e Offset faccia)	Mostra/nasconde le barre degli strumenti dell'acceleratore di selezione.
	Propagazione tangente	Estende lo smusso alle facce o ai bordi tangenti all'entità selezionata.
	Selezionare una modalità di anteprima	Selezionare Anteprima completa, Anteprima parziale o Nessuna anteprima.

Ripara riferimenti mancanti

Quando si modificano le funzioni smusso che presentano errori, tutti i riferimenti mancanti vengono visualizzati nella parte superiore del riquadro Elementi da smussare nel PropertyManager.

Parametri di smusso

Le opzioni variano a seconda del Tipo di smusso. Impostare i parametri appropriati.

	Cambia direzione
	Metodo di smusso	Selezionare una delle seguenti: Simmetrica Asimmetrico Larghezza corda Crea uno smusso faccia-faccia alla distanza della corda impostata per Larghezza. Linea limite Imposta il contorno per uno smusso faccia-faccia. Con una sola linea limite, lo smusso è simmetrico. È possibile selezionare più linee limite. Le linee limite determinano il blend tra le facce. Più linee limite possono creare smussi asimmetrici. Selezionare una o due linee limite per controllare la forma dello smusso.
	Distanza esagonale
	Angolo
	&Distanza equa	Applica un valore singolo per la distanza dal vertice. Impostare la Distanza .
	Distanza con offset

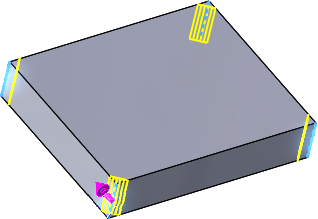

	Smusso a distanza multipla	Disponibile per gli smussi Offset faccia con parametro Simmetrico. Selezionare più entità, quindi modificare le didascalie Distanza per impostare i valori.

Parametri bordo parziale

Queste opzioni consentono di creare smussi parziali per gli smussi della faccia di offset, specificando le lunghezze lungo i bordi del modello.

Opzioni di smusso

Seleziona attr. le facce	Consente la selezione dei bordi attraverso le facce che li nascondono.
Mantieni funzioni	Mantiene le funzioni come i tagli o le estrusioni che verrebbero altrimenti rimosse con l'applicazione dello smusso. Parte originale Mantieni funzioni deselezionata Mantieni funzioni selezionata
Punto guida	Risolve una selezione ambigua nel caso non sia chiaro dove occorre il blend delle facce. Fare clic su Vertice punto guida, quindi fare clic su un vertice del lato sul quale si desidera creare lo smusso faccia-faccia. Uno smusso viene creato nella posizione più vicina al Punto guida.
