L'utente può collegare le linee di estensione della quota ai vertici o entità di schizzo.
Per collegare le linee di estensione della quota:
-
Fare clic con il pulsante destro del mouse sulla quota e fare clic su Ricollega.
SOLIDWORKS

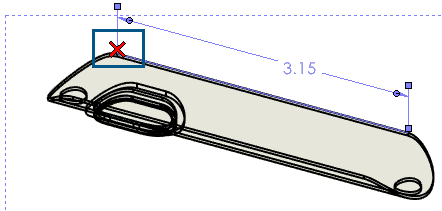

® evidenzia il punto con una X sulla linea di estensione.
-
Selezionare un punto sul modello per ricollegare il punto al modello.
Il punto si ricollega alla nuova selezione.
- La barra di stato nella parte inferiore della finestra SOLIDWORKS indica dove effettuare la selezione sul modello.
- Un messaggio informa l'utente quando si effettua una selezione non valida.
- Se non si desidera selezionare un punto sul modello, premere Invio per spostare la X sul punto successivo.
- Ricollega non supporta le seguenti quote:
- Importato
- DimXpert
- catena
- Diametri lineari simmetrici
- Lunghezze percorso
-
Ripetere il passaggio 2 finché non sono presenti punti evidenziati con una X sulla linea di estensione.
