Conversione BREP mesh in BREP standard

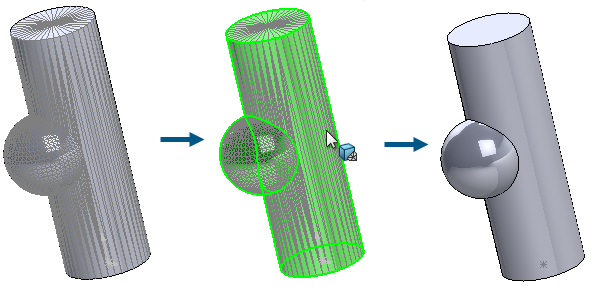

Il comando Converti mesh in standard può essere utilizzato per convertire le facce BREP mesh segmentate con geometria riconosciuta in facce BREP standard.

Questa funzionalità funziona per i corpi mesh BREP o ibridi con geometria riconosciuta. La funzionalità opera meglio in mesh con geometria planare, cilindrica, conica e sferica ben definita che non presentano rumore significativo.

Per convertire BREP mesh in BREP standard:

  1. Aprire un modello con corpi mesh BREP o mesh ibridi con facce segmentate e riconosciute.
  2. Scegliere una delle seguenti opzioni:
    • Fare clic con il pulsante destro del mouse su un corpo e selezionare Converti mesh in standard .
    • Fare clic su Inserisci > Mesh > Converti mesh in standard .
    • Nel CommandManager Modellazione mesh, fare clic su Converti mesh in standard .
  3. Nel PropertyManager, in Seleziona corpo, selezionare i corpi per convertire le facce BREP della mesh segmentate e riconosciute in facce BREP standard.
    I colori indicano le facce mesh riconosciute o non riconosciute.
  4. Fare clic su per convertire le facce BREP della mesh segmentate riconosciute in facce BREP standard.
    È possibile ripetere questo processo per provare a riconoscere e convertire altre facce.
    Le facce BREP standard convertite vengono visualizzate nell'albero di disegno FeatureManager con il nome e l'icona Converti in BREP standard .
