Visualizzazione delle quote doppie nei simboli di tolleranza di forma

Quando si creano simboli di tolleranza di forma, è possibile visualizzare quote doppie.

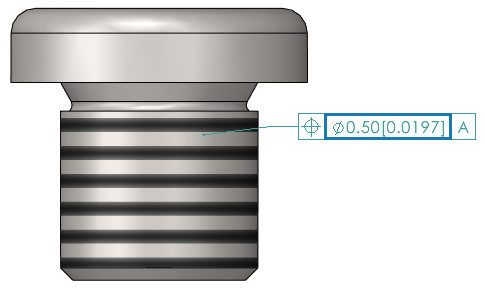

Le quote doppie mostrano due serie di valori, ad esempio pollici e millimetri, all'interno di una singola quota.

Per visualizzare quote doppie nei simboli di tolleranza di forma:

  1. In una parte o un disegno, fare clic su Tolleranza di forma (barra degli strumenti MBD Dimension).
  2. Nell'area grafica, fare clic per posizionare il simbolo.
  3. Nella finestra di dialogo Tolleranza selezionare Intervallo.
  4. Nella finestra di dialogo Tolleranza, selezionare Visualizza quote doppie.
  5. Nel PropertyManager Tolleranza di forma fare clic su .
