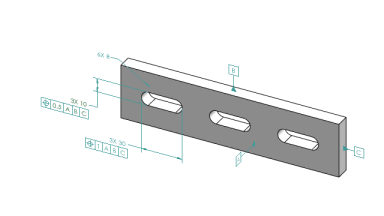

Creazione di due tolleranze di posizione separate per le asole È possibile creare due tolleranze di posizione separate per le asole. Per creare due tolleranze di posizione separate per le asole: Fare clic su Quote di dimensione (barra degli strumenti MBD Dimension), oppure selezionare Strumenti > MBD Dimension > Quote di dimensione. Fare clic sul bordo della lunghezza di un'asola e fare clic nell'area grafica per posizionare la quota. Fare clic su . Applicare una tolleranza di forma e una tolleranza di posizione e fare clic nell'area grafica per posizionare la tolleranza. Fare clic su . Fare clic su Quote di dimensione (barra degli strumenti MBD Dimension), oppure selezionare Strumenti > MBD Dimension > Quote di dimensione. Fare clic sul bordo della larghezza di un'asola e fare clic nell'area grafica per posizionare la quota. Fare clic su . Per scegliere il tipo di quota da applicare a una funzione, ad esempio "6XR" nell'illustrazione, vedere Utilizzo del PropertyManager Quota. Argomento principaleQuota dimensione DimXpert Uso di Quota dimensione DimXpert Funzioni supportate Quota dimensione DimXpert Utilizzo delle quote di dimensione DimXpert per creare quote nelle funzioni di sformo
