È possibile visualizzare la lunghezza e la massa totale di cavi identici utilizzati in più sottoassiemi di instradamento come un'unica riga in una distinta materiali (BOM).
Vantaggi: negli assiemi di grandi dimensioni con più sottoassiemi di cablaggio, i cavi identici appaiono spesso separatamente, rendendo la distinta materiali più difficile da leggere e analizzare. Con questo miglioramento, SOLIDWORKS Routing rileva automaticamente i cavi identici nei sottoassiemi e combina la loro lunghezza e massa totale in un'unica riga.
Questo comportamento si applica ai seguenti tipi di distinta materiali:
- Distinta materiali - Solo parti

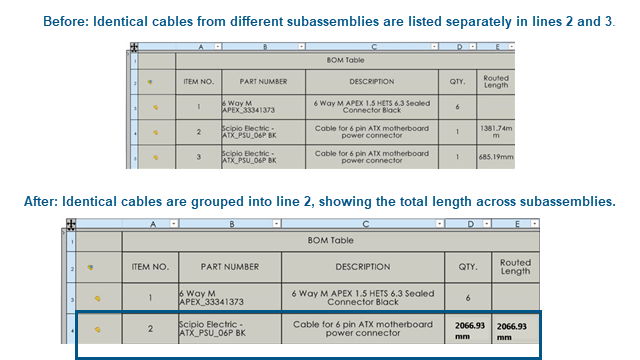

I cavi precedentemente elencati separatamente appaiono come una voce combinata con i valori totali.
- Distinta materiali - Con rientranza
È possibile selezionare l'opzione Combina componenti identici per unire le voci dei cavi da altri sottoassiemi di percorso. La riga selezionata rimane e vengono visualizzate la lunghezza e la massa totali.
- Distinta materiali appiattita
I cavi identici di più sottoassiemi confluiscono in un'unica riga con i valori totali.
Le distinte materiali di livello superiore non sono interessate da questa modifica.
Un esempio di flusso di lavoro è il seguente:
- Creare un assieme con più sottoassiemi di cablaggio che utilizzano lo stesso cavo.
- Inserire una tabella di distinta materiali e selezionare un tipo di distinta, ad esempio Solo parti, Con rientro o Appiattita.
