Riconoscimento automatico delle funzioni di tornitura

Sono disponibili opzioni per il riconoscimento delle funzioni di tornitura tramite il riconoscimento automatico delle funzioni (AFR).

Nelle versioni precedenti, quando si utilizzava l'AFR con lo strumento Estrai feature lavorabili (EMF), SOLIDWORKS CAM ha riconosciuto tutte le funzioni di tornitura nel modello. Impossibile controllare quali tipi di funzione riconoscere.

Per specificare queste opzioni:
  1. Fare clic su Strumenti > SOLIDWORKS CAM > Opzioni.

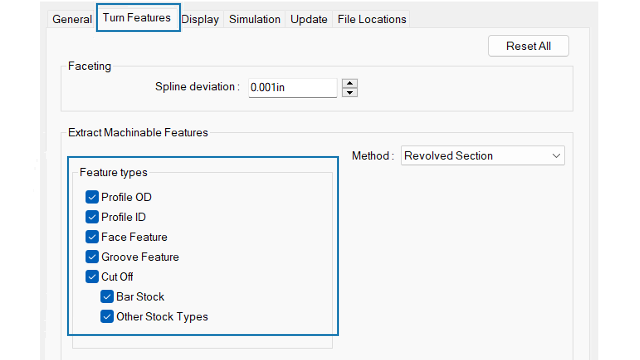

  2. Nella finestra di dialogo, nella scheda Funzioni di tornitura, in Estrai feature lavorabili, specificare le opzioni Tipi di funzione.
    Opzione Descrizione
    OD profilo Riconosce i diametri esterni (OD) del profilo nella parte attiva tramite lo strumento Estrai feature lavorabili.
    ID del profilo Riconosce i diametri interni (ID) del profilo nella parte attiva tramite lo strumento Estrai feature lavorabili.
    Spianatura Riconosce le spianature a seconda del tipo di grezzo:
    • Barra grezza tonda. Riconosce una spianatura singola all'inizio del modello di parte.
    • Qualsiasi tipo di grezzo diverso da quello con barra grezza tonda. Riconosce:
      • Spianature all'inizio del modello di parte. (Queste funzioni sono visualizzate sotto lo stesso Setup tornitura delle altre funzioni di tornitura riconosciute.)
      • Spianature alla fine del modello di parte. (Queste funzioni sono visualizzate nel Setup tornitura inverso.)

    Se deselezionata, il software non crea una spianatura in Setup tornitura. È possibile aggiungere spianature utilizzando il riconoscimento interattivo delle funzioni.

    Sede per guarnizione Riconosce le sedi per guarnizione nella parte attiva tramite lo strumento Estrai feature lavorabili.
    Taglio Riconosce il tipo specificato di funzioni di taglio:
    • Barra grezza. Se il tipo di grezzo è una barra grezza, riconosce le funzioni Taglio con lo stesso Setup tornitura delle altre funzioni riconosciute.
    • Altri tipi di grezzo. Se il tipo di grezzo è diverso da una barra tonda, riconosce le funzioni Taglio nello stesso Setup tornitura delle altre funzioni riconosciute.
