Riparazione delle relazioni svincolate

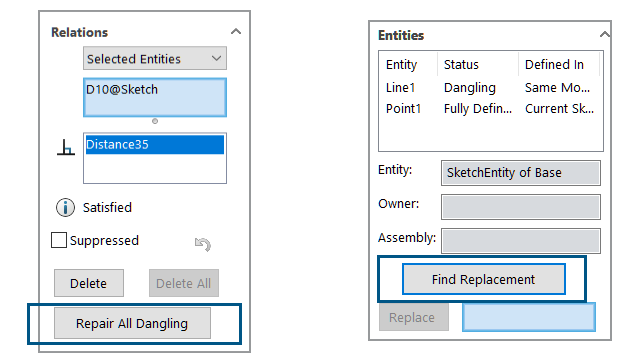

Nel PropertyManager Mostra/elimina relazioni, è possibile usare Trova sostituto per correggere le relazioni svincolate in uno schizzo. Utilizzare Ripristina tutti gli elementi svincolati per correggere automaticamente tutte le relazioni svincolate.

È possibile utilizzare Ripara automaticamente quota o relazione dello schizzo per riparare la relazione svincolata selezionata dalla barra degli strumenti contestuale.

Queste opzioni sono disponibili solo per gli schizzi 2D. Le relazioni svincolate che hanno riferimenti esterni non possono essere riparate usando Ripara tutti gli elementi svincolati e Trova sostituto. È necessario riparare manualmente queste relazioni svincolate.

Per riparare le relazioni svincolate:
  1. Aprire un modello che contiene una relazione svincolata.
  2. Fare clic su Mostra/elimina relazioni (barra degli strumenti Quote/Relazioni), oppure su Strumenti > Relazioni > Mostra/elimina.
  3. Nel PropertyManager, in Relazioni, selezionare una relazione svincolata.
  4. In Entità, fare clic su Trova sostituto.

    SOLIDWORKS® cerca un sostituto. Se non viene trovato un sostituto, viene visualizzato un messaggio.

    Ripara tutti gli elementi svincolati e Trova sostituto sono disponibili quando uno schizzo ha relazioni svincolate.
  5. Quando viene trovato un sostituto, rivedere il sostituto elencato in Entità con cui sostituire quella selezionata sopra quindi fare clic su Sostituisci.
