Il PropertyManager Cordone con raccordo consente di creare una saldatura solida tra due corpi solidi.
Per aprire questo PropertyManager:
- Aprire una parte multicorpo e fare clic su .
Selezioni faccia
Gruppo facce 1 e Gruppo facce 2. Specifica le facce dei corpi solidi da connettere dall'area grafica.
Saldatura intera faccia
Crea una saldatura sull'intera superficie. In caso contrario, crea una saldatura sulla superficie in cui una superficie si proietta su un'altra.
|
|
|

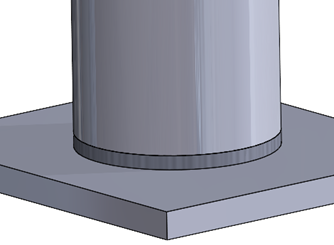

| Saldatura intera faccia selezionata |

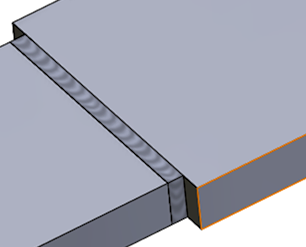

Saldatura intera faccia cancellata |
Riempimento radiale
Crea una saldatura sulla superficie, compresa la distanza di riempimento radiale.
|
|
| Riempimento radiale selezionato |
Riempimento radiale cancellato |
Definisci simbolo di saldatura
Apre la finestra Simbolo di saldatura in modo da definire le impostazioni del simbolo di saldatura. Il simbolo di saldatura è allegato al cordone di saldatura attivo.
Vedere Proprietà del simbolo di saldatura.
