鋼材レイアウトを梁としてモデル化すると、ソフトウェアは自動的に梁のローカル座標系を作成します。 ソフトウェアは梁のローカル座標系に基づいて梁の力と応力をリストします。
梁の座標系を表示するには:
- Simulation スタディ ツリーで梁定義を右クリックし、定義編集（Edit Definition）をクリックします。 梁方向の表示（Show Beam Direction）を選択します。
選択した梁で、赤矢印が正の軸方向を表し、緑矢印が方向 1 の正の方向を表し、また青矢印が方向 2 の正の方向を表しています。 ソフトウェアは梁の中心にローカル トライアドをプロットします。
軸方向は梁の端1
から端2 へ定義されます。
断面ジオメトリに応じて、方向 1（Dir 1）と方向 2（Dir 2）が割り当てられます。 方向 1（Dir 1）は、梁の断面の最長直線エッジに平行です。 最長エッジがカーブしている場合、方向 1（Dir 1）はカーブしたエッジに正接します。 方向 2（Dir 2）は方向 1（Dir 1）反時計回りに垂直です。

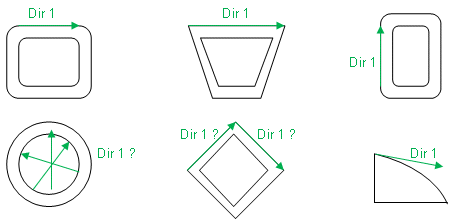

たとえば、以下の断面図ごとの梁方向の割り当てを参照してください。
ソフトウェアは、各梁定義に対して多数の梁要素を作成します。
梁を使用してシミュレーションを実行した後、ソフトウェアは梁のローカル座標系に従って梁力（軸、せん断方向 1、せん断方向 2、方向 1 のモーメント、方向 2 のモーメント、およびトルク）と梁応力をリストします。
シミュレーション ヘルプ（Simulation Help）の梁力のリスト表示（List Beam Forces）および梁図 PropertyManager（Beam Diagrams PropertyManager）のトピックも参照してください。
カーブされた輪郭では、いくつもの短い直線梁が作成され、ジオメトリ形状が近似されます。 各梁要素には独自のローカル方向が指定されます。 例えば、次のようなスイープ断面の各梁の軸方向は 2 つのジョイントを繋ぐ直線によって定義されます。 グラフィック領域では、梁の中心に1つの座標系が表示されます。
