汎用的スプリングは、平坦な面、平坦でない面、同心円筒面、または球面を結合します。最大 6 個の剛性パラメータを定義して、汎用的スプリング結合の動作をシミュレートできます。
汎用的スプリング結合は、SOLIDWORKS Simulation Professional および SOLIDWORKS Simulation Premium で使用できます。この機能をサポートするスタディには、静解析、固有値解析、座屈解析、線形動解析スタディが含まれます。

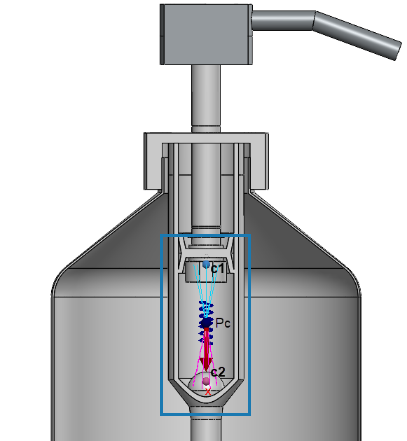

汎用的スプリング結合では、分布結合が使用されることで、2 つの面間に強化されたスプリング結合の定式化を設定します。分布結合の定式化では、相互作用点でスプリングの 2 つの参照点が確立し、2 つの面の重心の中間点に配置されます。分布結合により、結合点の動作は参照点の移動と回転に限定されます。分布結合を使用すると、選択した面の結合点を互いに相対的に移動できます。
汎用的スプリングを正確に表すため、ローカル座標系を使用して最大 6 個の剛性パラメータを定義できます。
ローカル座標系の X 軸をスプリングの軸方向に位置合わせします。
横等方性スプリングを指定する場合、ローカル座標系を定義する必要はありません。スプリングの軸方向は、選択した面に垂直なベクトルに位置合わせされます。
