座標点カーブの作成

座標点カーブを作成するには:

  1. カーブ ツールバーの座標点カーブ（Curve Through XYZ Points） をクリック、または挿入（Insert） > カーブ（Curve） > 座標点カーブ（Curve Through XYZ Points）をクリックします。

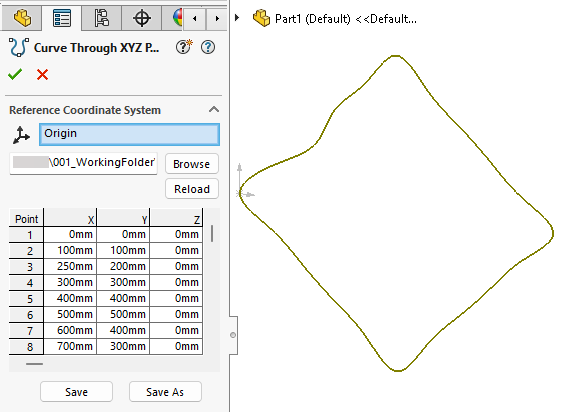

  2. PropertyManager で、以下の一つを行います：
    • X、Y、Z コラム（列）のセルをダブル クリックし、各セルに新しい座標系の値を入力していきます。スケッチの外で作成された場合、その XYZ 座標系は、正面（Front）の座標系に従います。
      点 コラムに表示される番号 (順番) に従って、カーブが作成されます。
    • 参照（Browse）をクリックし、.sldcrv または .txt ファイルを選択して、選択した参照座標系のスペースに点を配置します。

  3. オプション: 再読み込み（Reload）をクリックして、作成に使用した .sldcrv または .txt ファイルに加えられた変更に基づいて曲線を更新します。
  4. をクリックしてカーブを表示します。
    座標点カーブ アイコンは、FeatureManager デザイン ツリーのカーブ名の次に現れます。

座標点カーブを使用して作業する際のヒント

このツールを使用して作業をする際のヒント：

既存のカーブ ファイルを開く

参照 をクリックし、開くカーブファイルに移動します。 .sldcrv ファイル、または .txt ファイルと同じフォーマットを持つ .sldcrv ファイルを開くことができます。 また、3D カーブを Microsoft Excel で作成し、 .txt ファイルとして保存し、SOLIDWORKS から開くこともできます。 テキスト エディター、またはその他のワークシート用のアプリケーションを使用して、カーブ点の座標の値を含むファイルを作成します。 ファイル フォーマットとしては、コラム (列) を 3 つにして、各コラムをタブまたはスペースで区切った形式で、X、Y、Z 座標系のリストを作成して下さい。 X、Y、Zなどのコラム(列) のヘッダー、または他の不要なデータは含ませないでください。

座標の変更

新規の値をダブルクリックし、新しい値を入力します。(グラフィックス領域にカーブのプレビューが表示されます。)

行の追加

最後の空白行のセル1つをダブル クリックします。

列の挿入

点の下の数を選択し、次に、挿入をクリックします。新しい行が追加され、選択した行がその下に移動されます。

行の削除

点の下の数を選択し、次に、削除(Delete)キーを押します。

カーブ ファイルの保存

保存 または指定保存(Save As) をクリックし、保存先へ移動し、ファイル名を指定して保存します。 ファイルの拡張子を指定しない場合は、拡張子 .sldcrvが自動的に追加されます。
