溶接部材・構造系のプロファイル サイズ

溶接や構造システムでは、設計テーブルや設定テーブルからプロファイルのサイズを選択できます。

構成済みプロファイルの場合、設計テーブルおよび構成テーブルにプロファイル サイズ（Profile Size）が表示され、リストから構成のプロファイル サイズを選択できます。

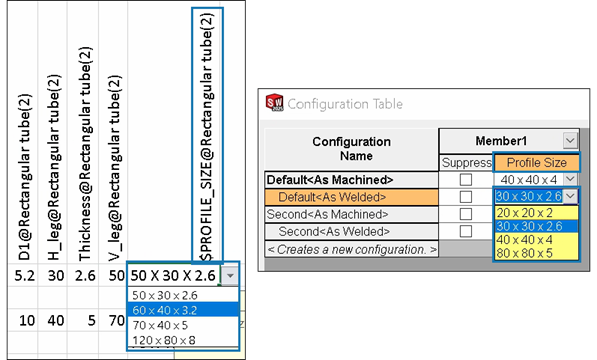

設計テーブルのプロファイル サイズを制御するために、列ヘッダーは次の構文を使用します。
  • 溶接: $PROFILE_SIZE@feature_name
  • 構造システム: $PROFILE_SIZE@member_name

設計テーブルの構成のプロファイル サイズを指定するには:

  1. 構成が複数ある部品を開きます。
  2. Excel 設計テーブル（Excel Design Table） （ツール（Tools） ツールバー）または 挿入（Insert） > テーブル（Tables） > Excel 設計テーブル（Excel Design Table） をクリックします。

    $PROFILE_SIZE 列が表示され、構成のプロファイル サイズを指定できます。

構成テーブルで構成のプロファイル サイズを指定するには:

  1. 構成が複数ある部品で、ConfigurationManager タブをクリックします。
  2. テーブル（Tables） を展開します。
  3. コンフィギュレーション テーブル（Configuration Table） を右クリックし、テーブルを表示（Show Table）をクリックします

    プロファイル サイズ（Profile Size） 列が表示され、構成のプロファイル サイズを指定できます。

  4. オプション: 溶接フィーチャーを構成テーブルに追加するには、フィーチャーを右クリックし、フィーチャーの構成（Configure Feature）をクリックします。

    リストからプロファイル サイズを選択して、その列を構成テーブルに追加し、プロファイル サイズを指定できます。
