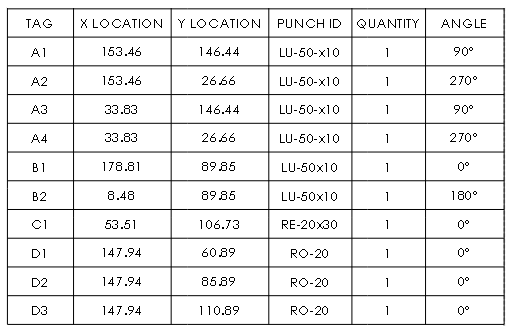

図面の板金部品のフラットパターン ビューのパンチ テーブルを挿入できます。
パンチ テーブルには、板金ボディの次のフォーム フィーチャーおよびライブラリ フィーチャーが含まれます:
|
タグ
|
フラット パターンの各パンチ フィーチャーに追加されたアノテート アイテム |
|
X 位置
|
Ｘ軸からツールの挿入点までの距離 |
|
Y 位置
|
Y軸からツールの挿入点までの距離 |
|
パンチ ID
|
構成部品で使用されるフォーム ツール/ライブラリ フィーチャーのプロパティ |
|
Quantity
|
フラット パターンで使用されるフォーム/ライブラリ フィーチャーの回数 |
|
Angle
|
X軸とツールの角度 |
