DimXpert 寸法の整列

DimXpert アノテート アイテムをユーザー定義の平面に整列できます。

DimXpert 寸法を曲面形状に適用すると、寸法が見にくくなる可能性があります。DimXpert アノテート アイテムを選択した平面または平坦な面に移動して整列させることができます。

DimXpert アノテート アイテムをユーザー定義平面に整列するには:
  1. DimXpert アノテート アイテムを右クリックし、アノテート アイテム ビュー選択（Select Annotation View） > 選択指定（By Selection）をクリックします。

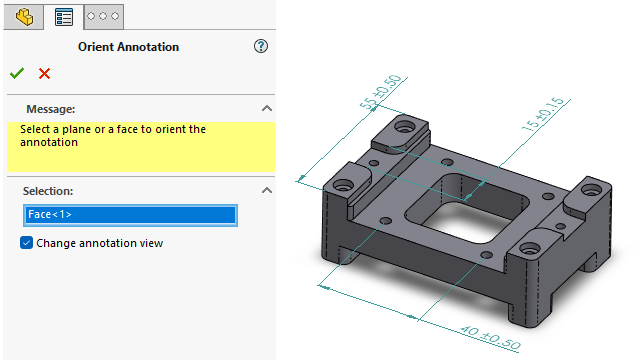

  2. グラフィック領域で、新たな表示方向を定義する平面または平坦な面を選択します。
  3. PropertyManager でアノテート アイテム ビューを変更（Change annotation view）を選択し、アノテート アイテムを新しい方向に対応する方向ビューへ移動します。
  4. をクリックします。
