旋削フィーチャーの自動フィーチャー認識

自動フィーチャー認識(AFR)を使用して旋削フィーチャーを認識するためのオプションがあります。

以前のリリースでは、加工フィーチャーの抽出(Extract Machinable Features)(EMF)ツールで AFR を使用すると、SOLIDWORKS CAM によってモデル内のすべての旋削フィーチャーが認識されました。認識するフィーチャー タイプは制御できませんでした。

これらのオプションを指定するには:
  1. ツール(Tools) > SOLIDWORKS CAM > オプション(Options)をクリックします。

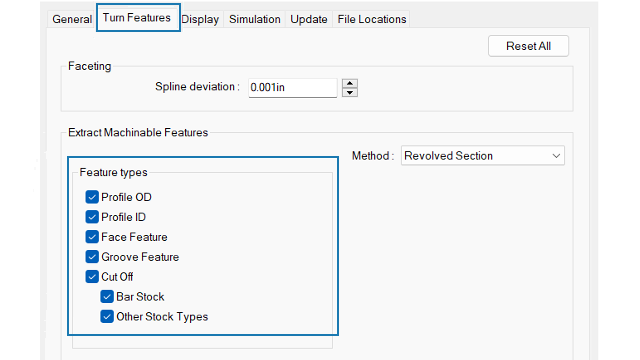

  2. ダイアログ ボックスの旋削のフィーチャー(Turn Features)タブの加工フィーチャーの抽出(Extract Machinable Features)で、フィーチャーのタイプ(Feature Types)オプションを指定します。
    オプション 説明
    輪郭(Profile)OD 加工フィーチャーの抽出(Extract Machinable Features)ツールを使用して、アクティブな部品内の輪郭 OD を認識します。
    輪郭(Profile)ID 加工フィーチャーの抽出(Extract Machinable Features)ツールを使用して、アクティブな部品内の輪郭 ID を認識します。
    面フィーチャー ストック タイプに応じて面フィーチャーを認識します。
    • 円形バー ストック。部品モデルの開始時に単一面フィーチャーを認識します。
    • 円形バー ストック以外の任意のストック タイプ。次を認識します:
      • 部品モデルの開始時の面フィーチャー。(これらのフィーチャーは、他の認識された旋削フィーチャーと同じ旋削セットアップ(Turn Setup)の下に表示されます。)
      • 部品モデルの終了時の面フィーチャー。(これらのフィーチャーは、反転した旋削セットアップ(Turn Setup)の下に表示されます。)

    選択を解除すると、旋削セットアップ(Turn Setup)の下に面フィーチャーは作成されません。面フィーチャーは、インタラクティブ フィーチャー認識を使用して追加できます。

    溝フィーチャー 加工フィーチャーの抽出(Extract Machinable Features)ツールを使用して、アクティブな部品内の溝フィーチャーを認識します。
    カット オフ 指定したタイプのカット オフ フィーチャーを認識します。
    • バー ストック。ストック タイプがバー ストックの場合、他の認識されたフィーチャーと同じ旋削セットアップ(Turn Setup)のもとでカット オフ フィーチャーを認識します。
    • その他のストック タイプ。ストック タイプが円形バー以外の場合は、他の認識されたフィーチャーと同じ旋削セットアップ(Turn Setup)のもとでカット オフ フィーチャーを認識します。
