3DEXPERIENCE platform からのファイルのアタッチ(DraftSight Connected のみ)(2025 FD01)

3DEXPERIENCE platform の図面、イメージ、および PDF ファイルを、現在の図面への外部参照としてアタッチできます。

3DEXPERIENCE platform からファイルをアタッチするには:

  1. 次のいずれかを実行します。
    • 作図および注釈(Drafting and Annotation)ワークスペースで、アタッチ(Attach) > 3DEXPERIENCE からアタッチ(Attach From 3DEXPERIENCE)をクリックします。
    • 参照(References)パレットで、3DEXPERIENCE からアタッチ(Attach from 3DEXPERIENCE)を選択します。
    • コマンド ウィンドウに ATTACHFROM3DEXPERIENCE と入力します。

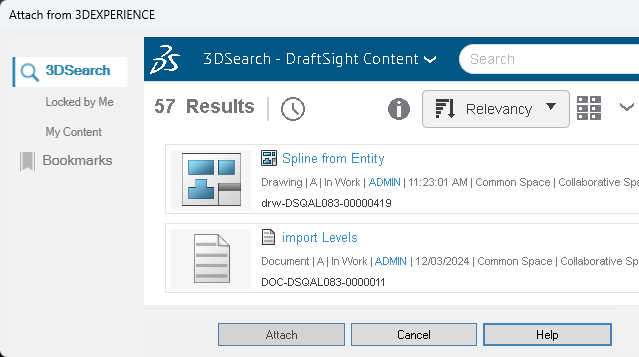

  2. 3DEXPERIENCE からアタッチ(Attach From 3DEXPERIENCE)ダイアログ ボックスで、次のいずれかを選択します。
    • 3DSearch
    • 自分がロック(Locked by Me)
    • マイ コンテンツ(My Content)
    • ブックマーク(Bookmarks)
  3. アタッチするファイルを選択します。
    6WTags を使用すると、特定のファイル タイプを検索できます。
    選択したファイル タイプに応じて対応するダイアログ ボックスが開きます。
    ファイルの種類 ダイアログ ボックス
    DWG ファイル 参照をアタッチ: 図面
    PDF 参照をアタッチ: PDF アンダーレイ
    DGN 参照をアタッチ: DGN アンダーレイ
    PNG 参照をアタッチ: イメージ アンダーレイ
  4. アタッチするファイルを選択し、アタッチ(Attach)をクリックします。

    選択したファイルが、図面ファイルにアタッチされます。
