表示順序

表示順序（Drawing Order）コマンドには、特定のエンティティ タイプに合わせたオプションがあります。このオプションを使用すると、注釈の表示をより細かく制御できるため、設計プロセスがさらに合理化されます。

このオプションにより、以下が実現されます。
  • 明瞭さの向上。寸法や注釈などの重要な設計要素が、視覚的な階層に表示されるようになります。
  • 効率的なワークフロー。画層を細かく制御して、さまざまな要素の可視性を効率的に管理できるため、手動による調整にかかる時間を短縮できます。
  • 精度の向上。特定の要素を前面に配置し、他の要素を背面に移動することで、CAD 設計の精度が向上します。
オプション 説明
注釈を前面に移動（Bring Annotations to Front） テキスト、寸法、引出線を含むすべての注釈エンティティを設計の最前面に移動します。

注釈を前景にまとめることで、重要な情報の伝達を強化し、設計注釈を読みやすくし、測定値を理解しやすくし、レビューおよびプレゼンテーション プロセスを簡素化できます。

効率的なコラボレーションとコミュニケーションを促進しながら、より正確で視覚的に魅力的でインパクトのある図面を作成できます。
ハッチングを背面に移動（Send Hatches to Back） ハッチングを背景に下げ、下にあるエンティティが見えるようにします。

これは、ハッチング パターンが設計の明瞭さやわかりやすさを妨げている場合に役立ち、より明確な図面ビューを実現します。
参照を背面に移動（Send References to Back） 参照を背景に下げ、主要な設計要素の可視性を最適化します。

これにより、主要な構成部品に集中できるため、設計プロセス中の効率と精度が向上します。

ユーザーが、商業ビルの詳細なフロア プランを持っているとします。このプロジェクトには複数の寸法、注釈、およびグラフィック要素があり、明確さと精度を確保するには画層と可視性が重要になります。

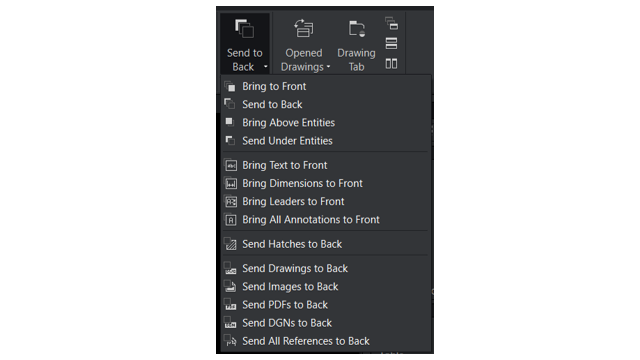

最前面へ移動（Bring to Front）および最背面へ移動（Send to Back）オプションを使用すると、画層をより細かく制御できます。寸法、引出線、文字、注釈を前面に移動し、ハッチング、図面、DGN 形式と PDF 形式のイメージを背面に移動できます。

TEXTTOFRONT、HATCHTOBACK、または REFERENCETOBACK コマンドにアクセスするには:

次の操作を行います:
リボン メニュー
表示（View） > 順序（Order） > テキストを前面に移動（Bring Text to Front） ツール（Tools） > 表示順序（Display Order） > 注釈を前面に移動（Bring Annotations to Front） > 文字のみ（Text Only）
表示（View） > 順序（Order） > 寸法を前面に移動（Bring Dimensions to Front） ツール（Tools） > 表示順序（Display Order） > 注釈を前面に移動（Bring Annotations to Front） > 寸法のみ（Dimensions Only）
表示（View） > 順序（Order） > 引出線を前面に移動（Bring Leaders to Front） ツール（Tools） > 表示順序（Display Order） > 注釈を前面に移動（Bring Annotations to Front） > 引出線のみ（Leaders Only）
表示（View） > 順序（Order） > すべての注釈を前面に移動（Bring All Annotations to Front） ツール（Tools） > 表示順序（Display Order） > 注釈を前面に移動（Bring Annotations to Front） > すべての注釈エンティティ（All Annotation Entities）
表示（View） > 順序（Order） > ハッチングを背面に移動（Send Hatches to Back） ツール（Tools） > 表示順序（Display Order） > ハッチングを背面に移動（Send Hatches to Back）
表示（View） > 順序（Order） > 図面を背面に移動（Send Drawings to Back） ツール（Tools） > 表示順序（Display Order） > 参照を背面に移動（Send References to Back） > 図面のみ（Drawings Only）
表示（View） > 順序（Order） > イメージを背面に移動（Send Images to Back） ツール（Tools） > 表示順序（Display Order） > 参照を背面に移動（Send References to Back） > イメージのみ（Images Only）
表示（View） > 順序（Order） > PDF を背面に移動（Send PDFs to Back） ツール（Tools） > 表示順序（Display Order） > 参照を背面に移動（Send References to Back） > PDF のみ（PDFs Only）
表示（View） > 順序（Order） > DGN を背面に移動（Send DGNs to Back） ツール（Tools） > 表示順序（Display Order） > 参照を背面に移動（Send References to Back） > DGN のみ（DGNs Only）
表示（View） > 順序（Order） > すべての参照を背面に移動（Send All References to Back） ツール（Tools） > 表示順序（Display Order） > 参照を背面に移動（Send References to Back） > すべての参照エンティティ（All Referenced Entities）

OR

コマンド ウィンドウで、TEXTTOFRONT、HATCHTOBACK、または REFERENCETOBACK と入力します。
