展開 BOM の作成 (2025 SP1)

部品表(Bill of Materials)PropertyManager で、BOM を展開してすべての構成部品の合計数量を表示できます。

メリット: 展開 BOM により、構成部品の合計数量を計算するための時間を節約できます。

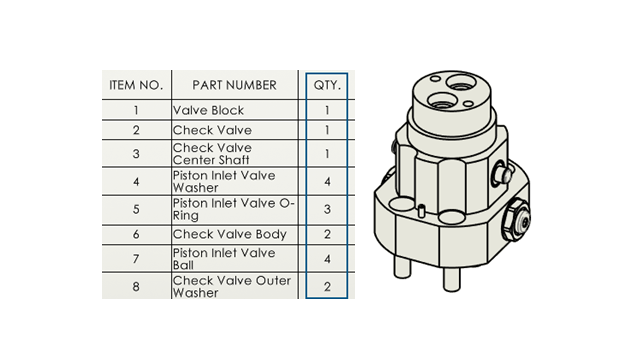

展開 BOM には以下が表示されます。
  • インデントなしの構成部品のリストとして表示されるモデル。
  • 構成部品。モデルの複数レベルに存在する場合は、1 回のみ表示されます。
  • 各構成部品の数量を加算した構成部品の合計数量。
展開 BOM を作成するには:
  1. 図面で、(テーブル ツールバーの)部品表(Bill of Materials) をクリックするか、挿入(Insert) > テーブル(Tables) > 部品表(Bill of Materials)をクリックします。
  2. PropertyManager の部品表タイプ(BOM Type) で、展開(Flattened)を選択します。
  3. をクリックします。
