スケッチの寸法からの DimXpert 寸法の作成

DimXpert 寸法をスケッチの寸法から作成できます。

スケッチの寸法から DimXpert 寸法を作成するには:

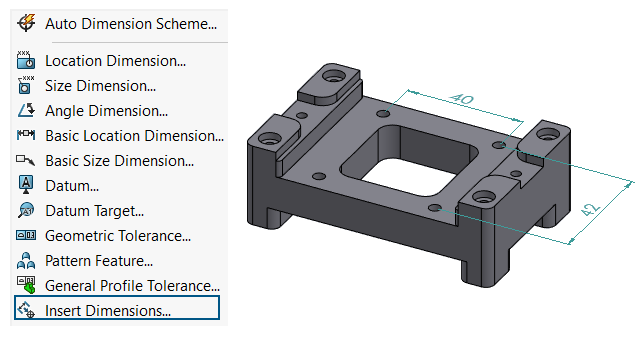

  1. 寸法を挿入（Insert Dimensions） （MBD 寸法ツールバー）をクリックするか、ツール（Tools） > MBD 寸法（MBD Dimension） > 寸法を挿入（Insert Dimensions）を選択します。
  2. PropertyManagerで次を行います:
    1. フィーチャー（Features）で、グラフィック領域または FeatureManager® デザイン ツリーからフィーチャーを選択します。
    2. スケッチ寸法（Sketch Dimensions）については、グラフィック領域で寸法を選択し、DimXpert 寸法を作成します。
    3. をクリックします。
