DimXpert 寸法をライブラリ フィーチャーに保存 （2025 SP1）

DimXpert 寸法をライブラリ フィーチャーに保存できます。

メリット: DimXpert 寸法をライブラリ フィーチャー部品に保存すると、モデルでライブラリ フィーチャーを使用する際に再利用することができます。

DimXpert 寸法をライブラリ フィーチャーに保存するには:
  1. タスク パネル（Task Pane）のデザイン ライブラリ（Design Library）タブで、ライブラリに追加（Add to Library） をクリックします。
  2. PropertyManagerで次を行います:
    1. 追加アイテム（Items to Add）で、グラフィック領域または FeatureManager デザイン ツリーからフィーチャーを選択します。
    2. ファイル名（File name）にファイル名を入力します（デフォルトはドキュメント名です）。
    3. デザイン ライブラリ（Design Library）フォルダで、ライブラリ フィーチャーを追加するサブフォルダを選択します。
    4. 説明（Description）で、アイテムのツールチップに表示される説明を入力します。

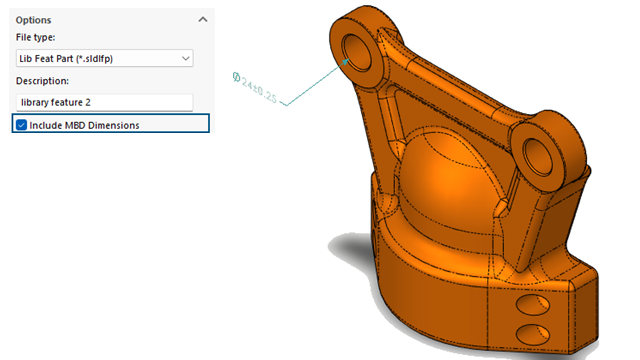

    5. MBD 寸法を含める（Include MBD Dimensions）を選択し、 をクリックします。
