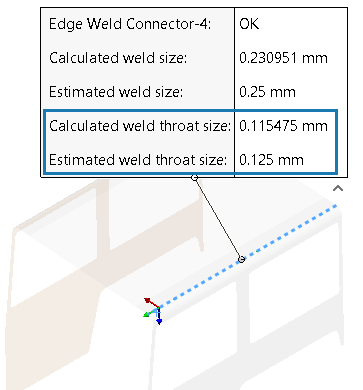

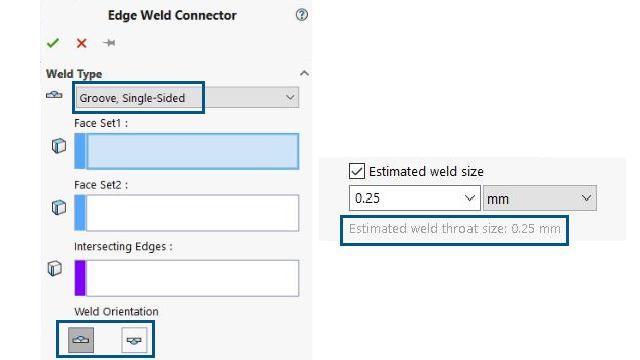

エッジ溶接結合 エッジ溶接結合の一部の機能強化により、操作性が向上します。 エッジ溶接結合(Edge Weld Connector)PropertyManager でエッジ溶接結合を定義すると、推定のど厚サイズ(Estimated weld throat size)が計算されます。推定溶接のど厚サイズ(Estimated weld throat size)の計算式を表に示します。 溶接タイプ 推定溶接のど厚サイズ フィレット 推定溶接サイズ(Estimated weld size) * 平方根(2) 溝 推定溶接サイズ(Estimated weld size) 開先 - 片面(Groove, Single-sided)タイプの結合に対するエッジ溶接結合(Edge Weld Connector)PropertyManager の溶接方向(Weld Orientation)のアイコンが更新され、エッジ溶接タイプの正確な表現が示されます。 溶接チェック プロット(Weld Check Plot)注釈には、各エッジ溶接結合の計算のど厚サイズ(Calculated weld throat size)および推定のど厚サイズ(Estimated weld throat size)もリストされます。 親トピックSOLIDWORKS Simulation
