長方形ツールを使用した正方形の作成 （2025 SP2）

矩形ツールを使用する場合、 スケッチ中に Shift キーを押すことによって正方形を作成できます。

矩形ツールを使用して正方形を作成するには:
  1. 部品、またはアセンブリを開きます。
  2. FeatureManager デザイン ツリーで、平面を選択します。
  3. スケッチ（Sketch）（スケッチ ツールバー）をクリックします。
  4. コーナー矩形を作成します。
    1. CommandManager のスケッチ（Sketch）タブで、コーナー矩形（Corner Rectangle） をクリックします。
    2. スケッチ内でクリックして最初のコーナーを配置します。

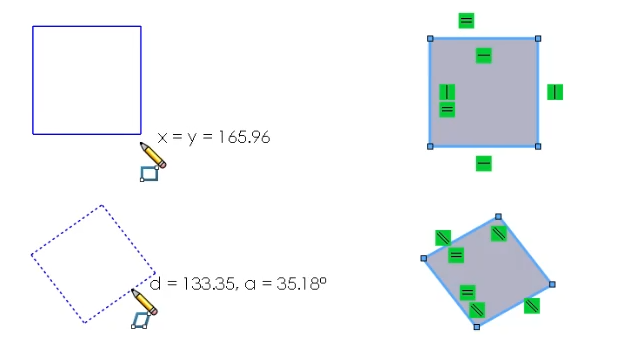

    3. Shift キーを押してドラッグし、クリックすると正方形が作成されます。

    正方形の隣接する辺の幾何拘束が等しくなります。

  5. 平行四辺形の作成:
    1. 平行四辺形（Parallelogram） をクリックします。
    2. クリックして最初のコーナーを配置します。
    3. Shift キーを押しながらドラッグ、回転してクリックし、最初のエッジの長さと角度を指定します。
    4. Shift キーを押しながらドラッグしてクリックし、他の 3 つのエッジの角度を指定します。
  6. 3 点コーナー矩形を作成し、値を入力します。
    1. オプション（Options） > システム オプション（System Options） > スケッチ（Sketch）をクリックして、 エンティティ作成時の画面上の数値入力を有効化（Enable on screen numeric input on entity creation）を選択します。
    2. スケッチで 3 点コーナー矩形（3 Point Corner Rectangle） をクリックします。
    3. クリックして最初のコーナーを配置し、カーソルをドラッグします。
    4. 正方形のサイズの値を入力し、 Enter キーを押します。
    5. Shift キーを押しながらカーソルをドラッグし、クリックして正方形を作成します。
