메시 단면 PropertyManager

메시 단면 PropertyManager를 통해 파트 볼륨 내부의 메시 요소를 볼 수 있습니다.

메시 단면 PropertyManager를 열려면 다음 중 하나를 수행합니다.

  • 메시를 작성하고 메시 품질 플롯을 오른쪽 클릭한 후 메시 단면화를 클릭합니다.
  • 활성 결과 플롯을 오른쪽 클릭하고 메시 단면화를 클릭합니다.
빔이나 트러스 요소에 대해서는 메시 단면 플롯을 작성할 수 없습니다.

메시 단면 플롯을 사용하여 메시 품질 파라미터(예: 종횡비, 야코비안) 또는 내부 메시 요소에 대한 결과 윤곽을 점검합니다.

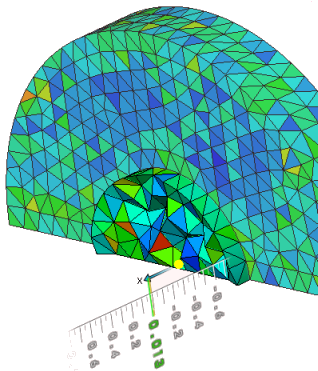

종횡비 플롯의 메시 단면. 종횡비가 가장 높은 빨간색 요소가 표시됩니다.

단면 1

  평면 평면 단면을 작성합니다.
원통형 원통형 단면을 작성합니다.
  참조 요소 단면 평면의 방향에 대한 참조 평면으로 평면 1, 평면 2 또는 평면 3을 선택합니다.
클리핑 반대 방향
dim_lin_d.png 거리 선택한 단면 요소에서 측정된 오프셋 거리를 설정합니다.

빨간색 화살표를 이동하여 그래픽 영역에서 단면 평면을 동적으로 배치합니다.

dim_ang_x.png X 회전 단면 요소를 X 방향으로 회전합니다.
dim_ang_y.png Y 회전 단면 요소를 Y 방향으로 회전합니다.
PM_draft_angle.gif 반경 원통형 단면의 반경을 설정합니다.
  옵션 다음 중 하나를 선택합니다.

메시 모서리 표시

요소 모서리를 표시합니다.

단면 평면 표시

단면 요소(평면 또는 원통)를 표시합니다.

단면에만 플롯 표시

단면 요소를 교차하는 메시 요소를 표시합니다.

모델 절단안된 부분에 윤곽 표시

모델의 절단되지 않은 부분에 결과 윤곽을 표시합니다. 선택 취소하면 프로그램에서 모델의 절단되지 않은 부분을 음영 뷰 모드로 표시합니다.

클리핑 후 분해

어셈블리에 사용 가능합니다. 메시 단면을 작성한 후 모델을 분해합니다. 선택하지 않으면 프로그램에서 분해도에 단면 플롯을 작성합니다.

클리핑 사용/사용안함

메시 단면 표시 여부를 전환합니다.

원래대로

옵션을 기본값으로 되돌립니다.
