일반 스프링은 평평한 면, 평평하지 않은 면, 동심 원통면 또는 원구형 면을 연결합니다. 최대 6개의 강성 변수를 정의하여 일반 스프링 커넥터의 동작을 시뮬레이션할 수 있습니다.
일반 스프링 커넥터는 SOLIDWORKS Simulation Professional과 SOLIDWORKS Simulation Premium에서 사용할 수 있습니다. 이 피처를 지원하는 스터디에는 정적 해석, 고유진동수 해석, 좌굴 해석, 선형 동적 해석 스터디가 있습니다.

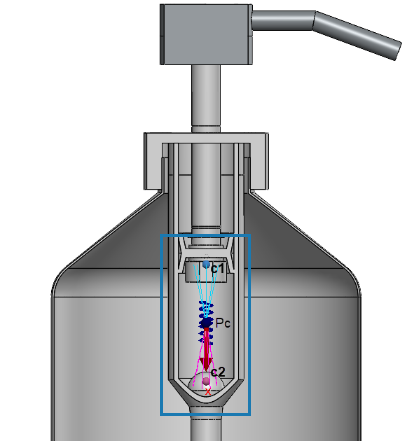

일반 스프링 커넥터는 분산 커플링을 사용하여 두 곡면 사이에 향상된 스프링 커넥터 공식을 설정합니다. 분산 커플링 공식은 두 곡면의 중심점 사이에 있는 상호 작용 지점에 스프링의 두 참조 절점을 설정합니다. 분산 커플링은 커플링 절점의 모션을 참조 절점의 평행이동 및 회전으로 구속합니다. 분산 커플링을 사용하면 선택한 곡면의 커플링 절점을 서로 비례하여 이동시킬 수 있습니다.
일반 스프링을 정확하게 표현하기 위해 로컬 좌표계를 사용하여 최대 6개의 강성 파라미터를 정의할 수 있습니다.
로컬 좌표계의 X축을 스프링의 축 방향에 맞춥니다.
가로 등방성 스프링을 지정할 때 로컬 좌표계를 정의할 필요가 없습니다. 스프링의 축 방향은 선택한 곡면에 수직인 벡터에 맞춰집니다.
