노드-면 접촉

노드-면 접촉 옵션에 관한 사실:

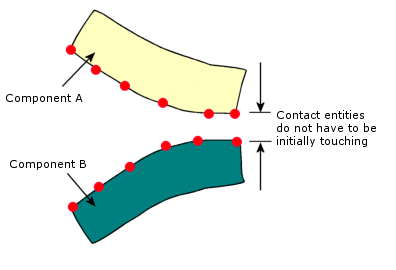

• 초기에 면이 접촉해 있을 필요는 없습니다.
• 원본 면과 대상 면 사이에 공통 메시 노드가 필요하지 않습니다.
• 꼭지점, 모서리 및 면은 세트 1 요소로 허용됩니다.
• 이 접촉 공식은 정적, 비선형 및 열 전달 스터디에 사용할 수 있습니다. 정적 및 비선형 해석 스터디의 경우, 이 접촉 유형은 원본과 대상 면 간의 접촉을 방지하지만 갭을 형성하기 위해 서로 분리될 수도 있습니다. 열 해석 문제에서 이 옵션을 열 저항에 사용할 수 있습니다.
• 일반적으로 면 접촉이 더 정확하지만 노드-면 접촉 옵션은 두 면 사이 접촉 영역이 작아지거나 선이나 점으로 줄어들 경우 더 좋은 결과를 가져다 줍니다.
• 독립 메시가 있는 두 면의 가능한 변형이 그림에 제시되어 있습니다.

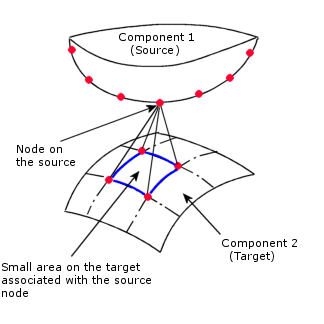

• 원본의 각 노드에 대해 하나 이상의 요소 면이 대상에 할당됩니다.


  원본과 대상 요소의 후보 요소를 식별해냅니다. 로컬 상호작용 PropertyManager의 세트 1 및 세트 2 요소를 사용하여 정의됩니다.
