합치기 PropertyManager

합치기 PropertyManager에서는 추가, 제거하거나 겹치게 할 멀티바디 파트의 바디를 지정합니다.

이 PropertyManager를 여는 방법

멀티바디 파트에서 합치기 (피처 도구 모음) 또는 삽입 > 피처 > 합치기 를 클릭합니다.
바디는 하나의 멀티바디 파트 파일에 포함된 경우에만 결합할 수 있습니다. 두 개의 다른 파트는 결합할 수 없습니다. 하지만 파트 삽입을 사용하여 하나의 파트를 다른 파트 파일에 배치하는 방법으로 멀티바디 파트를 만들 수 있습니다. 그런 다음 멀티바디 파트에 합치기를 사용하면 됩니다.

작업 유형

추가 모두 선택된 바디의 솔리드를 합쳐서 단일 바디를 작성합니다.

제거 선택한 본체에서 중복되는 재질을 삭제합니다.

합치기 중복되는 것을 제외한 모든 재질을 삭제합니다.

합칠 바디

작업 유형추가 또는 공통인 경우 사용 가능합니다.
솔리드 바디 합치기 위해 선택하는 바디가 나열됩니다. 그래픽 영역이나 FeatureManager 디자인 트리의 솔리드 바디 폴더에서 바디를 선택할 수 있습니다. 미리보기 표시를 선택해서 피처를 미리봅니다.

본체

작업 유형제거인 경우 사용 가능합니다.
솔리드 바디 유지하기 위해 선택하는 바디가 나열됩니다. 그래픽 영역이나 FeatureManager 디자인 트리의 솔리드 바디 폴더에서 바디를 선택할 수 있습니다.

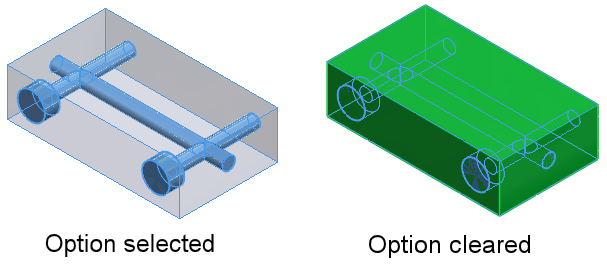

  본체 투명 표시 본체를 투명하게 표시하면 불투명한 본체로는 선택하기 어려울 수 있는 제거할 바디를 선택하는 데 도움이 됩니다.

제거할 바디

작업 유형제거인 경우 사용 가능합니다.
솔리드 바디 재질을 제거하고자 하는 바디가 나열됩니다. 그래픽 영역이나 FeatureManager 디자인 트리의 솔리드 바디 폴더에서 바디를 선택할 수 있습니다. 미리보기 표시를 선택해서 피처를 미리봅니다.
