대칭 복사 피처 PropertyManager

대칭 복사 피처 PropertyManager를 사용하여 피처를 대칭 복사합니다. 파트에서는 면, 피처 및 바디를 대칭 복사할 수 있습니다. 어셈블리에서는 어셈블리 피처를 대칭 복사할 수 있습니다.

이 PropertyManager를 여는 방법

  • 파트에서 대칭 복사 (피처 도구 모음) 또는 삽입 > 패턴/대칭 복사 > 대칭 복사를 클릭합니다.
  • 어셈블리에서 어셈블리 피처 (CommandManager의 어셈블리 탭)를 클릭하고 대칭 복사 를 클릭하거나 삽입 > 어셈블리 피처 > 대칭 복사를 클릭합니다.

면/평면 대칭 복사

(파트와 어셈블리에 사용 가능합니다.)

면/평면 대칭 복사 대칭 복사할 평면을 지정합니다.

면 또는 평면 면을 선택합니다.

면/평면 제2 대칭 복사(Y)

파트에만 사용 가능합니다. 한 피처에서 한 번에 두 평면에 대해 항목을 대칭 복사할 수 있습니다. 평면 또는 평면 면을 선택합니다.

면/평면 제2 대칭 복사(Y) 첫 번째 평면 외에 대칭 복사할 두 번째 평면을 지정합니다.
  대칭 씨드만(L) 두 번째 평면이 첫 번째 평면에 수직일 때 사용할 수 있습니다.

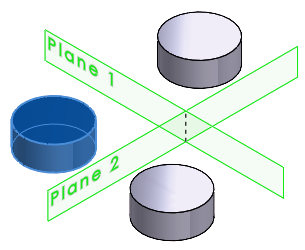

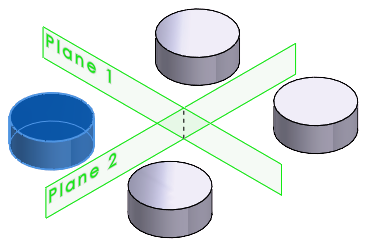

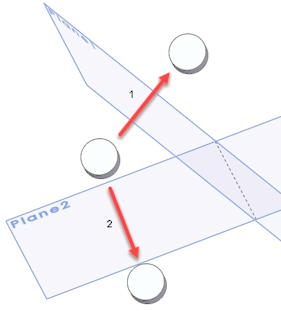

수직 평면 대칭 씨드만 선택됨 대칭 씨드만 선택되지 않음

대칭 복사할 피처

(파트와 어셈블리에 사용 가능합니다.)

대칭 복사할 피처 대칭 복사할 피처를 지정합니다

한 개 이상의 피처를 선택합니다.

대칭 복사할 면

(파트에서만 사용 가능합니다.) 피처를 구성하는 면만 불러오고 피처 자체는 불러오지 않은 불러온 모델에 유용합니다.

대칭 복사할 면 대칭 복사할 면을 지정합니다

그래픽 영역에서 대칭 복사할 피처를 구성하고 있는 면을 선택합니다.

대칭 복사할 바디(B)

(파트에서만 사용 가능합니다.)

대칭 복사할 솔리드/곡면 바디 대칭 복사할 솔리드 바디 및 곡면 바디를 지정합니다.

한 개 이상의 바디를 선택합니다.

옵션

  기하 패턴 전체 피처를 솔브하지 않고 피처의 지오메트리(면 및 모서리)만 대칭 복사합니다.
멀티바디 파트에서 한 바디의 피처를 다른 바디에 대칭 복사할 때 이 옵션을 선택해야 합니다.

지오메트리 패턴 옵션은 피처의 생성 및 재생성 속도를 빠르게 해줍니다. 단, 파트의 나머지 부분과 합쳐진 면이 있는 피처의 지오메트리 패턴은 만들 수 없습니다.

  솔리드 합치기 (솔리드 바디를 대칭 복사할 때만 사용 가능합니다.) 씨드와 대칭 복사된 솔리드 바디를 하나의 솔리드 바디로 합칩니다.
  곡면 붙이기 (곡면 바디를 대칭 복사할 때만 사용 가능합니다.) 씨드와 대칭 복사된 곡면 바디를 하나의 곡면 바디로 합칩니다.
  시각 속성 전파 씨드 항목의 시각 속성(색상, 텍스처 및 나사산 표시 데이터)을 대칭 복사된 항목에 대칭 복사합니다.
  전체 미리보기
  부분 미리보기

피처 영역

(어셈블리 또는 멀티바디 파트에서 피처를 대칭 복사할 때 사용 가능합니다.) 피처로 영향을 주고자 하는 바디나 부품을 지정합니다.
  • 멀티바디 파트의 경우 멀티바디 파트에서의 피처 영역을 참조하십시오.
  • 어셈블리의 경우 어셈블리에서의 피처 영역을 참조하십시오.
