다른 요소 선택하기 및 메이트 참조 선택

다른 요소 선택하기

숨은 항목을 선택하는 방법

1. 파트 또는 어셈블리 문서에서 그래픽 영역의 모델을 오른쪽 클릭하고 다른 요소 선택하기 를 선택합니다.

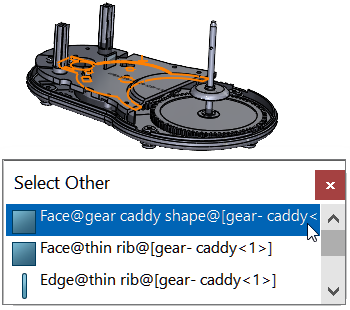

   • 포인터가 으로 바뀌고 다른 요소 선택하기 대화 상자가 포인터 아래에 있는 요소의 발생순 목록과 함께 나타납니다. 면 또는 모서리와 같은 요소 유형이 아이콘으로 표시됩니다.
   • 목록에 있는 항목 위에 포인터를 두면, 그 항목이 그래피 영역에 강조 표시됩니다.
   • 목록 전체를 스크롤하려면, Tab을 누르거나 가운데 마우스 단추로 긁어 내립니다.
   • 모델을 오른쪽 클릭하여 면을 숨기고 다른 숨겨진 면과 모서리를 표시할 수 있습니다.
2. 목록 또는 그래픽 영역에서 요소를 클릭하여 선택합니다.



메이트 참조 선택

둘 이상의 메이트 참조를 사용할 수 있는 경우 메이트 참조 선택 대화 상자에 메이트 참조 목록이 표시됩니다.

메이트 참조를 선택하는 방법:

1. 두 부품 간에 여러 개의 참조를 사용할 수 있는 모델을 엽니다.

   이 예에서는 노브와 평판 사이에 메이트 참조를 생성합니다. 평판에는 선택할 수 있는 여러 위치가 있습니다.



2. 노브를 평판 위에 놓습니다.

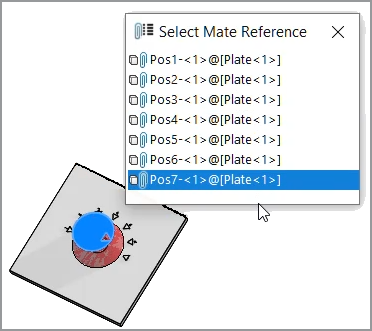

   메이트 참조 선택 은 노브가 평판 위에 있을 때 나타납니다.



3. 메이트 참조 선택 대화 상자에서 참조를 선택합니다.
