스케치 그림을 벡터 데이터로 변환

그림을 벡터 데이터로 변환하는 방법

  1. 열린 스케치에서 스케치 그림 (스케치 도구 모음)을 클릭하거나 도구 > 스케치 도구 > 스케치 그림을 클릭합니다.
  2. 대화 상자에서 원하는 파일을 지정하고 열기를 클릭합니다.

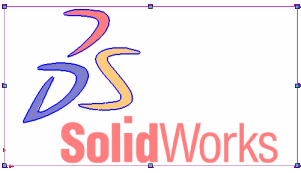

    그림이 삽입됩니다.
  3. 스케치 그림 PropertyManager의 첫 페이지에서 속성을 설정합니다.
  4. 을(를) 클릭하여 스케치 그림 PropertyManager의 두 번째 페이지를 표시합니다.
    스케치 그림 PropertyManager의 두 번째 페이지는 Autotrace 도구를 애드인으로 활성화한 경우에만 사용할 수 있습니다. 도구 > 애드인을 클릭하고 대화 상자에서 Autotrace를 선택합니다.
  5. 트레이싱 설정에서 다음을 수행합니다.
    1. 이미지 유형을(를) 위한 도구를 선택합니다.
    2. 선택 도구을(를) 위한 도구를 선택하고 트레이싱하려는 이미지의 테두리를 작성합니다.

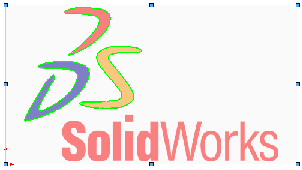

    3. 트레이싱 시작를 클릭합니다.
  6. 미리보기 설정에서 원본 이미지 표시 및 트레이싱한 지오메트리 표시을(를) 선택 또는 선택 취소하여 원본과 트레이싱 이미지를 독립적으로 표시하고 확인합니다.
  7. 트레이싱 시작 아래에서 슬라이더를 조정합니다.
    다음 사항에 유의합니다.
    • 슬라이더로 원본 이미지를 제어합니다.
    • 색상 공차 및 인식 공차의 슬라이더가 동적입니다.
    • 색상 공차를 왼쪽으로 지정해서 색 정확도를 높이고 색 편차를 줄입니다.
    • 인식 공차를 왼쪽으로 조정해서 원본 지오메트리를 따르는 트레이싱의 정확도를 높입니다.
  8. 적용를 클릭합니다.
    원본 이미지 표시을(를) 선택 취소하여 스케치할 때 벡터 스케치 요소만 표시되도록 할 수 있습니다.
  9. 을 클릭하여 스케치합니다.
  10. 개별 자유곡선 선분을 선택하고 필요에 따라 모양을 조정합니다.
