부품 설정명 표시

FeatureManager 디자인 트리에서 부품 설정명을 표시할 수 있습니다.

1. FeatureManager 디자인 트리의 상단에서 파트, 어셈블리 또는 도면 이름을 오른쪽 클릭하고 트리 표시 > 부품 이름 및 설명을 선택합니다.
   문서 수준 또는 시스템 수준에서 부품 이름 및 설명에 대한 표시 옵션을 지정할 수 있습니다. 시스템 수준 설정을 사용하는 경우 문서 수준에서 설정을 변경할 수 없습니다.

   시스템 수준에서 옵션을 지정하려면 도구 > 옵션 > 시스템 옵션 > FeatureManager 를 클릭하고 문서 수준 트리 표시 재정의를 선택합니다. 부품 이름 및 설명을 클릭하여 대화 상자를 엽니다.

   문서 수준 트리 재정의를 선택하면 문서 수준에서 부품 이름 및 설명 대화 상자의 옵션이 비활성화됩니다.

2. 대화 상자에서 설정명을 선택합니다.

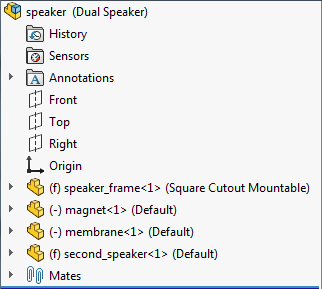

   FeatureManager 디자인 트리에 부품 설정명이 표시됩니다.
