꼭지점이나 스케치 도면요소에 치수 보조선을 부착할 수 있습니다.
-
치수를 마우스 오른쪽 버튼으로 클릭하고 재부착을 클릭합니다.
SOLIDWORKS

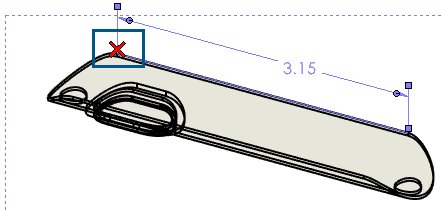

®에서 치수 보조선에 X로 점이 강조 표시됩니다.
-
모델에서 점을 선택하여 모델에 점을 재부착합니다.
점이 새 선택 항목에 재부착됩니다.
- SOLIDWORKS 창 하단의 상태 표시줄에 모델에서 선택할 위치가 표시됩니다.
- 잘못 선택하면 메시지가 표시됩니다.
- 모델에서 점을 선택하지 않으려면 Enter 키를 눌러 X를 다음 점으로 이동합니다.
- 재부착에는 다음 치수가 지원되지 않습니다.
- 불러온 피처
- DimXpert
- 체인
- 대칭 선형 지름
- 경로 길이
-
치수 보조선에 X로 강조 표시된 점이 없을 때까지 2단계를 반복합니다.
