피처 및 참조 치수에서 DimXpert 치수 작성하기

DimXpert 치수를 직접 작성할 필요가 없으므로 시간이 절약됩니다.

피처와 참조 치수에서 DimXpert 치수 작성하는 법:

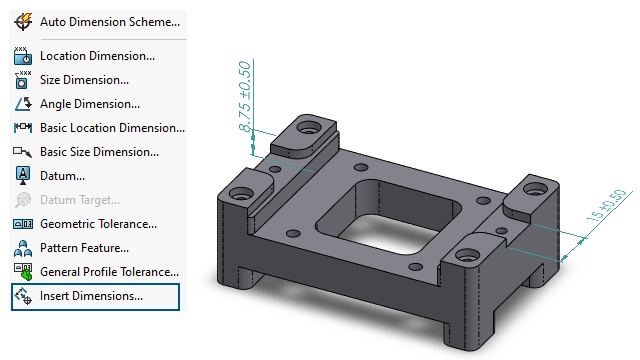

  1. 치수 삽입 (MBD Dimension 도구 모음) 또는 도구 > MBD Dimension > 치수 삽입을 클릭합니다.
  2. PropertyManager에서:
    1. 피처의 경우, 그래픽 영역이나 FeatureManager® 디자인 트리에서 피처를 선택합니다.
    2. 피처 치수 또는 참조 치수의 경우 그래픽 영역에서 치수를 선택합니다.
    3. 를 클릭합니다.
