홈에 대한 두 개의 개별 위치 공차 작성

홈에 대해 두 개의 개별 위치 공차를 작성할 수 있습니다.

홈에 대해 두 개의 개별 위치 공차를 작성하려면:

  1. 크기 치수 (MBD Dimension 도구 모음) 또는 도구 > MDB 치수 > 크기 치수를 클릭합니다.
  2. 홈 길이의 모서리선을 클릭하고 그래픽 영역을 클릭하여 치수를 배치합니다.
  3. 를 클릭합니다.
  4. 기하 공차와 위치 공차를 적용하고 그래픽 영역을 클릭하여 공차를 배치합니다.
  5. 를 클릭합니다.
  6. 크기 치수 (MBD Dimension 도구 모음) 또는 도구 > MDB 치수 > 크기 치수를 클릭합니다.
  7. 홈 너비의 모서리선을 클릭하고 그래픽 영역을 클릭하여 치수를 배치합니다.
  8. 를 클릭합니다.

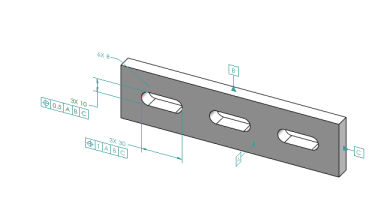

  9. 그림의 "6XR"과 같이 피처에 적용할 치수 유형을 선택하려면 치수 PropertyManager 사용을 참조하십시오.
