이동 활동 적용
이동 활동을 사용하여 지정한 거리와 각도로 도면요소를 이동합니다.
사용자 정의 블록 정의 내에서 이동 활동을 정의하려면 활동을 요소에 적용하고 사용자 정의 블록 도면요소의 선택 세트와 연결해야 합니다.
이동 활동은 다음 요소에 적용할 수 있습니다.

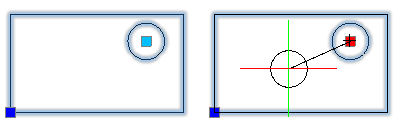

- 점. 선택 세트에서 도면요소를 임의의 방향으로 이동합니다.
점 요소는 블록 참조의 이동 활동에 대한 맞물림 점 위치를 정의합니다.

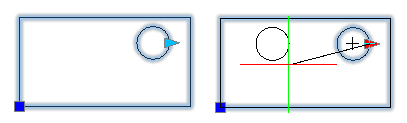

- 선형. 선택 세트의 도면요소를 선형 요소에서 지정한 방향으로만 이동합니다.
선형 요소는 이동 활동의 맞물림 점 수와 블록 참조에서의 위치를 정의합니다.

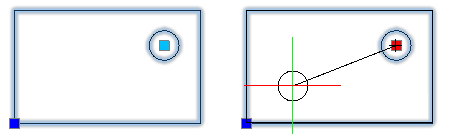

- 극. 선택 세트에서 도면요소를 임의의 방향으로 이동합니다.
- XY. 선택 세트의 도면요소를 요소에서 지정한 X, Y 또는 XY 방향으로 이동합니다.
XY 요소는 이동 활동의 맞물림 점 수와 블록 참조에서의 위치를 정의합니다.
사용자 정의 블록 정의에 이동 활동 적용 방법:
- 블록 편집기에서 명령 프롬프트에 CBActivityTool을 입력합니다.
- 이동 옵션을 지정합니다.
- 그래픽 영역에서 다음 중 활동에 연결할 요소 하나를 지정합니다.
- 이동 활동에 연결할 요소의 기본 점을 지정합니다.
- 활동에 연결할 도면요소를 선택하고 Enter 키를 누릅니다.
활동 아이콘이 지정된 요소에 표시됩니다.
