도면 자동 전개

도면을 자동으로 전개하려면 Flatten 명령을 사용합니다.

도면의 모든 도면요소를 전개하거나 지정된 하위 세트만 전개할 수 있습니다. 예를 들어, SmartSelect 명령을 사용하면 범주별로 도면요소 세트를 선택할 수 있습니다.

참고: 전개 후 결과 2D 도면요소에는 원래 도면층, 선 스타일, 색상이 유지됩니다.

다음을 수행할 수 있습니다.

  • 3D 모델에서 2D 표현 작성

    3D 모델의 2D 뷰 또는 3D 뷰를 전개할 때 이 명령은 지정된 3D 도면요소를 현재 뷰 평면에 투영합니다. 모델 뷰는 2D 도면요소를 사용하여 작성됩니다.

  • 알 수 없는 Z 좌표를 가진 도면 수정

    도면에서 작업하는 동안 두께, 고도 또는 기타 2D 도면요소의 대표 속성이 아닌 속성이 있을 수 있습니다.

    다음 도구 중 하나를 사용하여 도면에 Z 좌표가 있는지 확인합니다.

참고: 다음과 같은 상황에서는 정확도가 떨어질 수 있습니다.

  • 은선 없이 전개
  • 원근도 전개

2D 도면요소에 고도 또는 Z 좌표를 추가할 수 있는 속성:

도면요소 속성
폴리선, 해치, 클라우드 고도
시작 Z, 끝 Z
원, 호, 타원 중심 Z
Spline 맞춤점 Z
주석 도면요소 위치 Z

Z 좌표를 알 수 없는 도면 전개하기:

  1. 다음 중 하나를 수행합니다.
    • 메뉴에서 XtraTools > 수정 > 전개를 클릭합니다.
    • 리본에서 XtraTools > 수정 > 전개를 클릭합니다.
    • 리본에서 홈 > 도구 > 전개를 클릭합니다.
    • Flatten을 입력합니다.
  2. Z 좌표가 0이 아닌 도면의 모든 도면요소를 선택합니다.

또는 SmartSelect 명령을 사용하여 다양한 Z 좌표를 가진 도면요소를 선택할 수 있습니다.

  1. Enter 키를 누릅니다.
  2. 은선을 제거할지 여부를 지정하려면 또는 아니요를 입력합니다.

    도면이 전개됩니다. 모든 Z 좌표는 0입니다.

예:

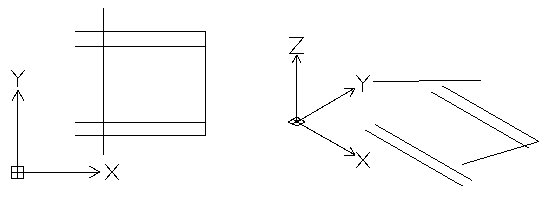

외견상 2D 도면의 윗면도 3D 뷰에는 Z 좌표계가 있는 도면요소가 표시됨

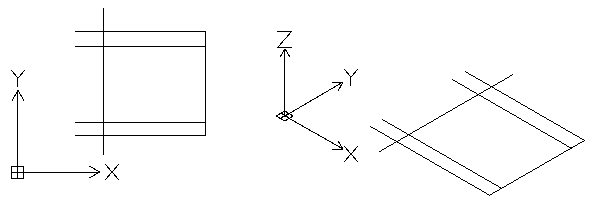

전개 윗면도 3D 뷰에는 모든 도면요소가 같은 평면에 있는 것으로 표시됨

모델의 3D 뷰 전개하기:

  1. 그래픽 영역에서 적절한 3D 뷰를 설정합니다. Views 명령을 사용합니다.
  2. 다음 중 하나를 수행합니다.
    • 메뉴에서 XtraTools > 수정 > 전개를 클릭합니다.
    • 리본에서 XtraTools > 수정 > 전개를 클릭합니다.
    • 리본에서 홈 > 도구 > 전개를 클릭합니다.
    • Flatten을 입력합니다.
  3. 도면의 모든 도면요소를 선택합니다.

    또는 SmartSelect 명령을 사용하여 전개할 도면요소를 선택할 수 있습니다.

  4. Enter 키를 누릅니다.
  5. 은선을 제거할지 여부를 지정하려면 또는 아니요를 입력합니다.
  6. 3D 뷰가 현재 뷰 평면에 전개됩니다. 2D 표현은 2D 도면요소를 사용하여 작성됩니다.

예:

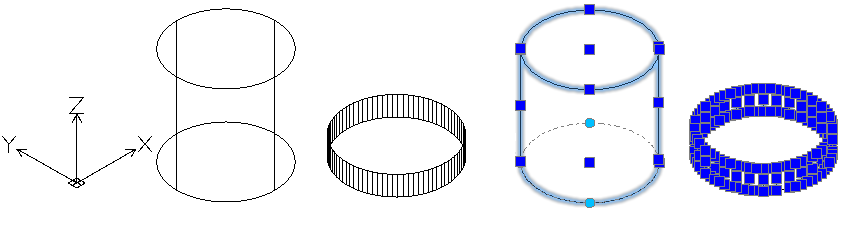

원통과 두께가 있는 원

모델의 3D 뷰 전개 3D 뷰

액세스

명령: 전개

메뉴: XtraTools > 수정 > 전개

리본 메뉴: XtraTools > 수정 > 전개

메뉴: 수정 > 전개

리본 메뉴: 홈 > 도구 > 전개



이 도움말에 대한 피드백 제공
