DimXpert로 패턴, 홈, 포켓 등의 제조 피처가 완전 정의되도록 도면에 치수를 부가하여, 참조 치수를 부가하는 과정을 신속하게 처리할 수 있습니다.

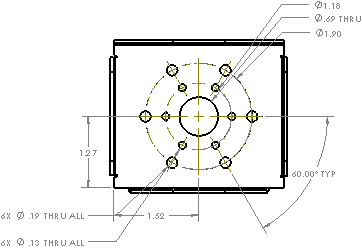

DimXpert 도구는 치수 PropertyManager에서 액세스할 수 있습니다. 치수를 부가할 피처 모서리를 선택하면 DimXpert가 피처에 대한 모든 관련 치수를 해당 도면뷰에 부가합니다.
DimXpert가
자동 치수
와 다른 이유는 다음과 같습니다.
- 패턴 (직선 치수와 극 치수)과 카운터 싱크 구멍을 인식합니다.
- 예견한 결과대로 작업됩니다. 예를 들어, DimXpert에서 모서리선을 선택하면 그 모서리선이 있는 피처에만 치수가 기입됩니다. 자동 치수 기입 도구로는 다른 여러 개의 피처에도 사용자가 원하지 않는 치수를 기입하기도 합니다.
DimXpert를 사용해서 구멍 패턴의 치수를 기입할 때, 기반 피처를 변경할 경우 구멍 속성 표시기가 함께 업데이트 되지 않는다는 메시지를 받게 됩니다. 구멍 패턴을 구멍 가공 마법사 구멍의 패턴으로 작성하지 않으면, 모델을 변경하더라도 구멍 속성표시기가 업데이트 되지 않습니다.
