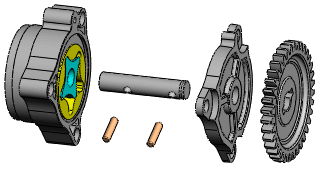

분해도는 조립할 때 서로 어떻게 맞물리는지 보여주도록 펼쳐진 어셈블리의 부품을 표시합니다.
그래픽 영역에서 파트를 선택하고 끌어 분해 단계를 작성해서 분해도를 작성합니다. 분해도에서 다음과 같이 할 수 있습니다.
- 분해된 부품 스택을 균등한 간격으로 배치합니다.
- 축에 대해 부품을 방사형으로 분해합니다.
- 여러 개의 부품을 끌어와 간격을 자동으로 설정합니다.
- 다른 부품의 기존 분해 단계에 새 부품을 추가합니다. 이 기능은 분해도가 있는 어셈블리에 파트를 추가할 경우 유용합니다.
- 상위 어셈블리에서 하위 어셈블리의 분해도를 다시 사용합니다.
- 분해 지시선을 추가해서 부품 관계를 표시합니다.
어셈블리를 분해한 상태에서는 메이트를 추가할 수 없습니다.
