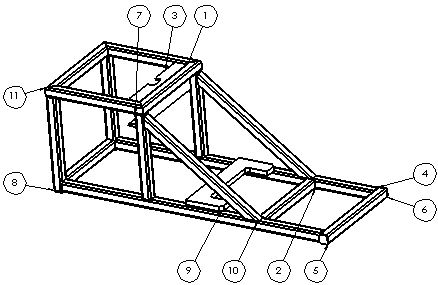

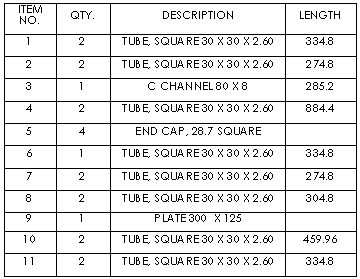

용접구조물 테이블을 사용하여 BOM 테이블과 비슷한 형식의 테이블을 추가할 수 있습니다.
파트에 첫 용접구조물 피처가 삽입되면 솔리드 바디
폴더의 이름이 용접구조물 테이블
로 바뀌며 이 항목이 용접구조물 테이블에 포함됨을 나타냅니다. 아이콘
은 용접구조물 테이블을 업데이트해야 함을 나타냅니다.
아이콘은 용접구조물 테이블이 업데이트 되었음을 표시합니다.
용접구조물 테이블에 나타나는 항목은 파트 레벨의 용접구조물 테이블
폴더에 나타나야 합니다.


용접구조물 테이블의 모든 용접구조물 요소를 자동으로 구성하는 옵션이 새 용접구조물 파트에서 기본으로 활성화되어 있습니다. 이 기능을 끄려면
용접구조물 테이블
을 마우스 오른쪽 버튼으로 클릭하고
용접구조물 테이블 자동 생성을 선택 취소합니다.
용접구조물 테이블에서는 정밀도를 위해 도면 단위를 사용합니다. 그러나 용접구조물 테이블에서 소수점 표시는 의 소수점 표시 설정에 따라 달라집니다. 일부 기존 테이블에서는 용접구조물 테이블을 새 것으로 바꾸어 변경 사항을 확인해야 합니다. 또한 설정을 변경한 경우 도면을 재생성해야 합니다.
테이블이 자동으로 작성되더라도, 용접구조물 테이블 파트 문서에서 테이블을 언제 업데이트할 것인지를 수동으로 지정할 수 있습니다. 이렇게 하면 여러 차례 테이블을 수정한 후 용접구조물 테이블을 한 번에 업데이트할 수 있습니다.
