터닝 피처의 자동 피처 인식

자동 피처 인식(AFR)을 사용하여 터닝 피처를 인식하는 옵션을 사용할 수 있습니다.

이전 릴리즈에서는 가공 가능한 피처 추출(EMF) 도구와 함께 AFR을 사용할 때 SOLIDWORKS CAM이 모델의 모든 터닝 피처를 인식했습니다. 인식할 피처 유형을 제어할 수는 없습니다.

표시 옵션을 지정하려면:
  1. 도구 > SOLIDWORKS CAM > 옵션을 클릭합니다.

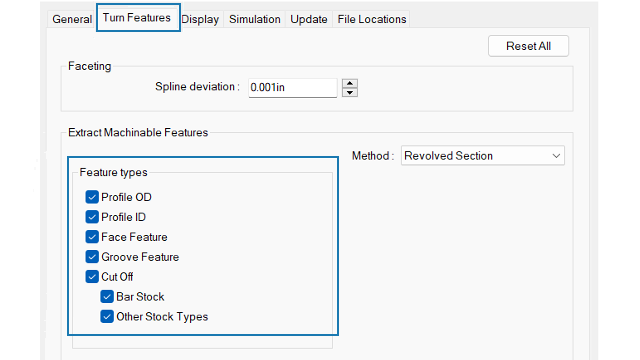

  2. 대화 상자의 터닝 피처 탭에 있는 가공 가능한 피처 추출 아래에서 피처 유형 옵션을 지정합니다.
    옵션 설명
    프로파일 OD 가공 가능한 피처 추출 도구를 통해 활성 파트의 프로파일 OD를 인식합니다.
    프로파일 ID 가공 가능한 피처 추출 도구를 통해 활성 파트의 프로파일 ID를 인식합니다.
    면 피처 소재 종류에 따라 면 피처를 인식합니다.
    • 라운드 바 소재. 파트 모델의 시작 부분에서 단일 면 피처를 인식합니다.
    • 라운드 바 소재를 제외한 모든 소재 종류. 다음을 인식합니다.
      • 파트 모델 시작 부분의 면 피처. (이러한 피처는 인식된 다른 터닝 피처와 동일한 터닝 설정 아래에 나타납니다.)
      • 파트 모델의 끝에 있는 면 피처. (이러한 기능은 반전 터닝 설정 아래에 나타납니다.)

    이 옵션을 선택하지 않으면 터닝 설정 아래 면 피처가 작성되지 않습니다. 대화형 피처 인식을 사용하여 면 피처를 추가할 수 있습니다.

    그루브 피처 가공 가능한 피처 추출 도구를 통해 활성 파트의 그루브 피처를 인식합니다.
    단면 지정한 단면 피처 유형을 인식합니다.
    • 바 소재. 소재 종류가 바 소재인 경우 다른 인식된 피처와 같은 터닝 설정에서 단면 피처를 인식합니다.
    • 다른 소재 종류. 소재 종류가 라운드 바가 아닌 경우 다른 인식된 피처와 같은 터닝 설정에서 단면 피처를 인식합니다.
