3DEXPERIENCE platform에서 도면, 이미지 및 PDF 파일을 현재 도면에 대한 외부 참조로 첨부할 수 있습니다.
3DEXPERIENCE platform에서 파일을 첨부하는 방법:
- 다음 중 하나를 수행합니다.
- 제도 및 주석 작업 공간에서 를 클릭합니다.
- 참조 팔레트에서 3DEXPERIENCE에서 첨부를 선택합니다.
- 명령 창에 ATTACHFROM3DEXPERIENCE를 입력합니다.

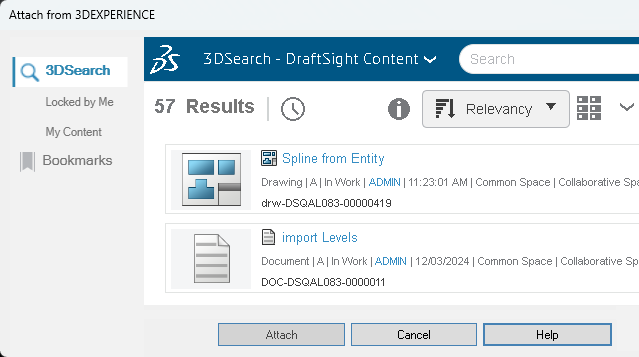

- 3DEXPERIENCE에서 첨부 대화 상자에서 다음 중 하나를 선택합니다.
- 첨부할 파일을 선택합니다.
6WTags를 사용하여 특정 파일 유형을 검색할 수 있습니다.
선택한 파일 유형에 따라 해당 대화 상자가 열립니다.
| 파일 유형 |
대화 상자 |
| DWG 파일 |
참조 첨부: 도면 |
| PDF |
참조 첨부: PDF 언더레이 |
| DGN |
참조 첨부: DGN 언더레이 |
| PNG |
참조 첨부: 이미지 언더레이 |
- 첨부할 파일을 선택하고 첨부를 클릭합니다.
선택한 파일이 도면 파일에 첨부됩니다.
