블록 구조 팔레트를 사용하면 복잡한 블록 계층 구조를 시각화하고 관리하고 탐색할 수 있습니다. 이것은 설계와 도면 작업의 효율성과 구성을 향상시킵니다.
블록 구조는 계층 구조를 만드는 중첩된 블록의 배열입니다. 블록 구조 팔레트는 중첩된 블록 구조를 표시하고 블록을 관리할 수 있는 방법을 제공합니다.
팔레트는 다음과 같은 이점을 제공합니다.
- 계층 구조 시각화. 이것은 많은 중첩 블록이 있는 크고 복잡한 설계를 다룰 때 도움이 됩니다.
- 도면 내에서 블록 구성에 대한 구조화된 보기를 가져옵니다.

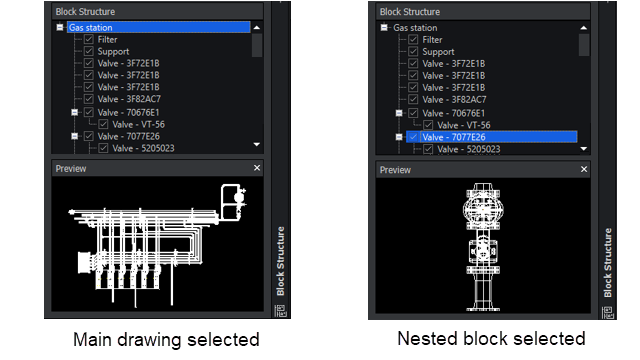

- 선택된 블록 인스턴스에 대한 블록 구조의 시각적 표현을 표시합니다.
- 계층적 블록 구조의 작성과 관리를 용이하게 합니다.
- 주요 블록이나 상위 블록 안에 있는 중첩된 블록을 강조 표시합니다. 블록은 여러 상위 블록 내에서 중첩된 블록 역할을 할 수 있습니다. 팔레트는 블록을 모든 관련 상위 블록 구조 내에 중첩된 요소로 표시합니다.
- 중첩된 블록 안에 중첩된 블록 구조 지원.
- 블록 구조를 축소하거나 확장합니다.
- 표시되는 세부 정보의 수준을 제어합니다.
- 그래픽 영역에서 개별 블록 인스턴스를 표시하거나 숨깁니다.
- 구조 내에서 특정 블록의 가시성을 관리합니다.
- 블록 관리. 향상된 구성을 통해 CAD 도면이 일관되고 작업하기가 쉬워집니다.
- 팔레트에서 직접 중첩된 블록에 액세스하고 편집하여, 블록에 다른 중첩 블록이 들어 있을 때 편집 프로세스를 간소화합니다. 예를 들어, 벽 블록 내에 중첩된 창 블록이 있습니다.
- 도면의 한 영역에서 블록을 복사하여 다른 곳에 붙여 넣어서, 계층 구조를 유지합니다. 이렇게 하면 설계 요소를 재사용하고 도면에서 일관성을 유지하는 프로세스가 간단해집니다.
- 팔레트에서 블록의 이름을 바꾸거나, 블록을 그룹화, 구성 또는 삭제합니다.
- 도면의 다른 블록 내에 블록을 중첩합니다.
- 탐색. 이에 따라 설계 내에서 특정 요소를 쉽게 찾고 편집할 수 있으므로, 시간과 노력이 절약됩니다.
- 팔레트에서 블록을 선택하여 도면을 탐색합니다.
- 복잡한 블록 구조 내에서 특정 요소를 찾아 집중합니다.
- 그래픽 영역에서 개별 블록 인스턴스를 확대합니다.
블록 구조 팔레트를 열려면:
- 리본에서 를 클릭합니다.
- 메뉴에서 를 클릭합니다.
- 명령 창에 BLOCKSTRUCTURE를 입력합니다.
