보조선 (2025 SP3)

AM_CONSTLINES 명령어를 사용하면 설계도면에서 보조선을 생성하는 전반적인 솔루션을 제공할 수 있습니다.

보조선은 설계 프로세스에서 물체를 정렬, 위치, 배치하는 데 도움이 되는 참조 가이드입니다. 이를 통해 복잡한 설계 작업을 단순화하고 정확성을 개선하며 워크플로 효율성을 높일 수 있습니다. 광선, x선 및 원형선을 포함한 여러 유형의 보조선이 제공됩니다.

보조선 기능:
  • 곡선 지오메트리를 참조하기 위해 하나 또는 두 방향이나 원형 보조선으로 무한하게 연장할 수 있는 선을 작성합니다.
  • 키 포인트(예: 교차점 또는 중간점)에 스냅하여 개체를 정확하게 배치합니다.
  • 관리 개선을 위해 사용자 정의, 잠금 및 동결을 수행할 수 있는 전용 레이어(AM_CL)에 보조선을 자동으로 배치합니다.
  • 양분기, 수직선, 동심원 등의 고급 설정을 제공하여 수동 계산 및 도면 조정의 부담을 줄입니다.

보조선과 함께 사용되는 명령은 다음과 같습니다.

명령 설명

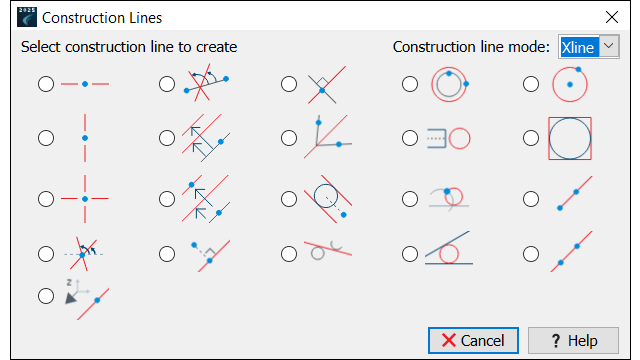

AM_CONSTLINES 보조선 유형을 선택할 수 있습니다.
AM_CONSTSWI 광선 모드를 켜거나 끕니다.
AM_CONSTSWI_XLINE 광선 모드를 끕니다.

보조선이 양쪽 방향으로 무한히 연장됩니다.
AM_CONSTSWI_RAY 광선 모드를 켭니다.

보조선이 한 방향으로 무한히 연장됩니다.
AM_ERASECL 선택한 보조선을 삭제합니다.
AM_ERASEALLCL 보조선을 모두 삭제합니다.
AM_CLINEL 보조선 도면층을 잠그거나 잠금 해제할 수 있습니다.
AM_CLINEO 보조선 도면층을 동결하거나 동결 해제합니다.
AM_CONSTHOR 수평 보조선을 작성합니다.
AM_CONSTHW 뚜렷한 선을 기준으로 각도를 지정하여 점을 지나는 보조선을 작성합니다.
AM_CONSTLOT 지정된 선과 수직인 보조선을 작성합니다.
AM_CONSTCC 선택된 원 또는 원호의 중심축에 평행한 원형 보조선을 작성합니다.
AM_CONST_CIRCLE 원형 보조선을 작성합니다.
AM_CONSTVER 수직 보조선을 작성합니다.
AM_CONSTPAR 선택한 선에서 지정된 거리만큼 떨어진 곳에 기존 선과 평행하게 보조선을 작성합니다.
AM_CONSTHM 각도를 이등분하는 보조선을 작성합니다.
AM_CONSTCCREA 축이나 구멍의 상단을 보여주는 원형 보조선을 작성합니다.
AM_CONSTCIRCLI 원 주위를 직사각형의 보조선으로 둘러싸게 합니다.
AM_CONSTCRS 교차하는 보조선을 작성합니다.
AM_CONSTPAR2 선택한 선과 지정된 점 사이의 거리를 절반으로 나누는 동시에 기존 선과 평행하게 보조선을 작성합니다.
AM_CONSTTAN 지정된 원과 접촉하는 두 개의 평행선을 작성합니다.
AM_CONSTC2 지정된 선을 탄젠트로 사용하는 원형 보조선을 작성합니다.
AM_CONSTXRAY 한 점에서 시작하여 한 방향으로 무한히 연장되는 보조선을 작성합니다.
AM_CONSTHB 두 점 또는 한 점과 한 각도를 정의하여 보조선을 작성합니다.
AM_CONSTLOT2 지정된 점을 지나 한 방향으로 수직인 보조선을 작성합니다.
AM_CONSTTC 두 개의 지정된 원과 접촉하는 보조선을 작성합니다.
AM_CONSTK 두 개의 지정된 선이나 원에 접하는 보조선을 작성합니다.
AM_CONSTXLINE 점을 지나 두 방향으로 무한하게 연장되는 보조선을 작성합니다.
AM_CONSTZ Z축 방향으로 보조선을 작성합니다.
