CustomBlocks를 편집할 때 치수 구속조건을 사용할 수 있습니다. 이렇게 하면 요소의 거리, 길이, 각도, 반경을 제어할 수 있습니다. 치수 구속조건은 기하 도면요소나 도면요소의 점 사이의 거리와 각도를 제약할 수도 있습니다.
예를 들어, 회로기판의 레이아웃을 설계할 경우 전자 부품을 특정 위치에 배치해야 합니다. 부품 간의 정확한 거리와 비율을 유지하는 동시에 개별 크기의 유연성을 허용하는 것이 중요합니다. CustomBlock 내에서 이를 사용하여 도면의 다른 파트에 복제할 수 있습니다.
치수 구속조건을 사용하는 AutoCAD에서 작성한 동적 블록을 편집할 수 있습니다. 이렇게 하면 DraftSight에서 블록이 CustomBlock으로 변환됩니다. 변환 프로세스는 CustomBlocks 내에서 정밀한 편집을 위해 치수 구속조건을 인식합니다.

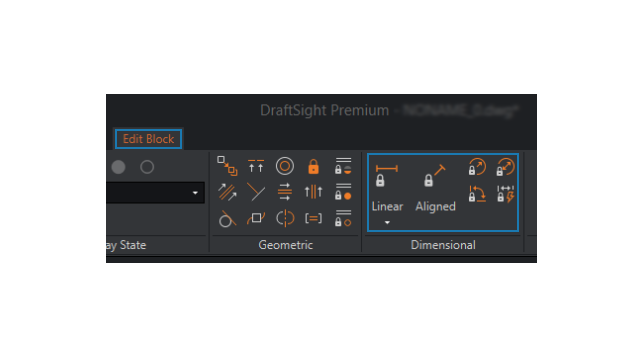

CustomBlocks에 치수 구속조건을 사용하려면:
다음과 같이 합니다.
- 리본에서 을 클릭합니다.
- 메뉴에서 을 클릭합니다.
- 명령 창에 EDITBLOCK를 입력합니다.
